¿Cuál es el principio de funcionamiento del anillo de bombeo en el sistema auxiliar de sellos mecánicos

Como sistema auxiliar de sello mecánico, el método de circulación del anillo de bombeo se ha utilizado ampliamente en sellos mecánicos.

1. clasificación de anillos de bombeo

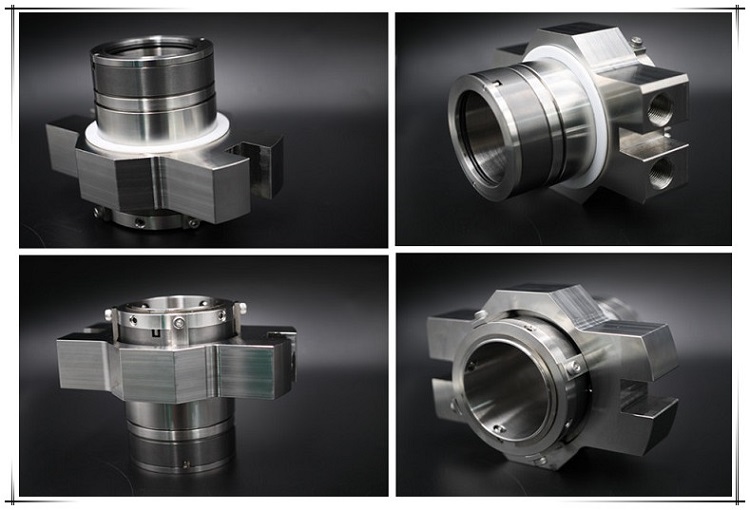

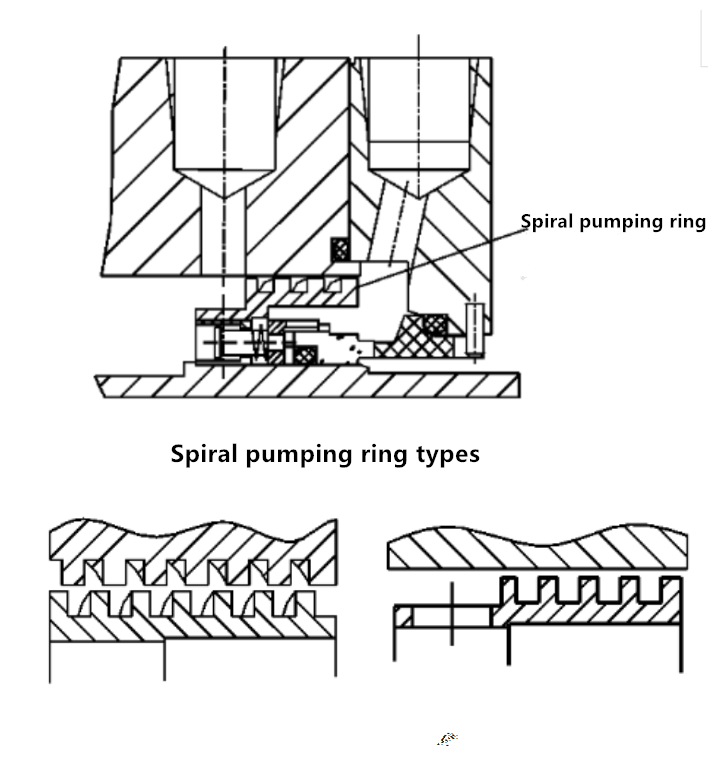

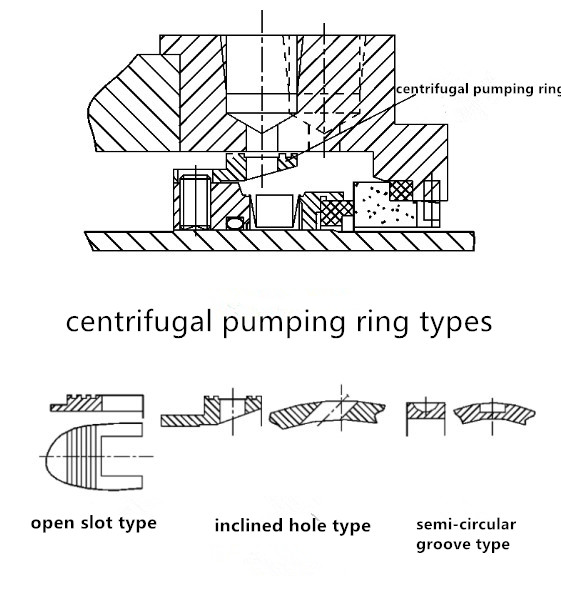

Los anillos de bombeo comúnmente utilizados tienen dos estructuras: centrífuga y espiral (ver la figura a continuación). Los anillos de bombeo centrífugos tienen tipo de ranura abierta, tipo de agujero inclinado y tipo de surco semicircular (ver la figura a continuación). El tipo de orificio inclinado está diseñado para aumentar la velocidad de flujo del líquido de sellado y reducir la resistencia al fluido, y tiene requisitos para la dirección de rotación del eje. El tipo de espiral tiene un ajuste espiral interno y externo y solo rotación de rosca externa (ver la figura a continuación). Este último se usa más comúnmente. El anillo de bombeo roscado tiene requisitos de rotación de roscas, que deben prestarse atención.

  2. Mecanismo de trabajo del anillo de bombeo
El anillo de bombeo centrífugo es procesar el surco (o orificio) de salida de líquido en un lado del anillo de metal, y usar la fuerza centrífuga generada cuando el anillo de bombeo gira a alta velocidad para tirar el líquido de sellado en la ranura de salida de líquido (o o agujero), de modo que el líquido de sellado en el exterior del anillo de bombeo forma cierta presión, desvíe el líquido de sellado en el exterior del anillo de bombeo y al mismo tiempo, el líquido de sellado en el interior del anillo de bombeo está Reponido continuamente en la ranura de salida de líquido (o agujero), formando un efecto de bombeo continuo. Toda la condición de trabajo de este sistema auxiliar de sellos mecánicos es similar a la de una bomba centrífuga.

El anillo de bombeo centrífugo del sistema auxiliar del sello mecánico requiere que el fluido arrojado por la fuerza centrífuga enfrente la salida, y la estructura de la salida tiene una gran influencia en la presión de circulación. Un método común es procesar una ranura en la cavidad externa correspondiente del sistema auxiliar del sello mecánico. El ancho axial de la ranura incluye el ancho axial del anillo centrífugo. Al mismo tiempo, la ranura anular no es circunferencial. Y se corta cerca del lado trasero del orificio de salida, de modo que el fluido se ve obligado a fluir hacia el orificio de salida. Este diseño no requiere un alto espacio libre de las partes. El cabezal de presión fuera del anillo de bombeo centrífugo del sistema auxiliar del sello mecánico se obtiene principalmente por experimento. El anillo de bombeo en espiral está hecho de múltiples subprocesos en la superficie externa de la manga giratoria, que se usa junto con la superficie interna de la parte estacionaria fuera de la manga giratoria (será mejor si la superficie interna de la parte estacionaria de El sistema auxiliar del sello mecánico se procesa con un hilo opuesto al del anillo de bombeo, pero generalmente debido al espacio estrecho, el procesamiento es difícil, y la superficie interna de la parte estacionaria no está roscada, pero generalmente debido al espacio estrecho , el procesamiento es difícil, y la superficie interna de la parte estacionaria no está roscada), cuando el anillo de bombeo del sistema auxiliar de sello mecánico gira, la rosca conducirá el medio en el surco roscado para girar y debido a la inercia, El medio en la ranura roscada y la ranura roscada producen un movimiento relativo, que promueve el líquido de sellado se mueve hacia un lado, causando una diferencia de presión en ambos lados del anillo de bombeo del sistema auxiliar del sello mecánico.
