В качестве вспомогательной системы механического уплотнения метод циркуляции накачки широко использовался в механических уплотнениях.
1. Классификация накачивающих колец

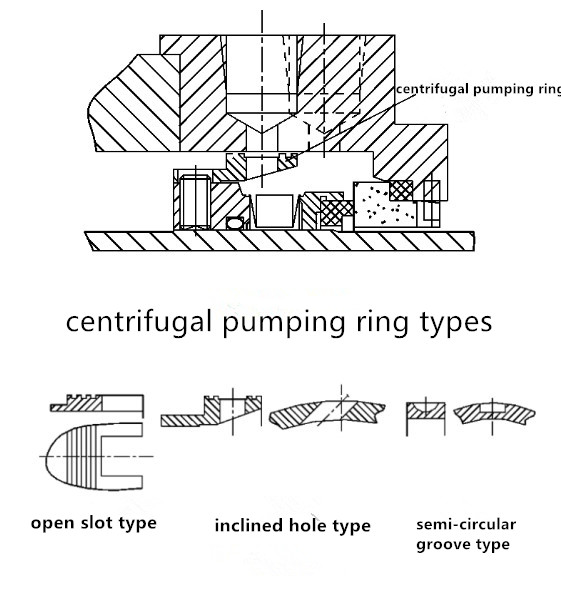

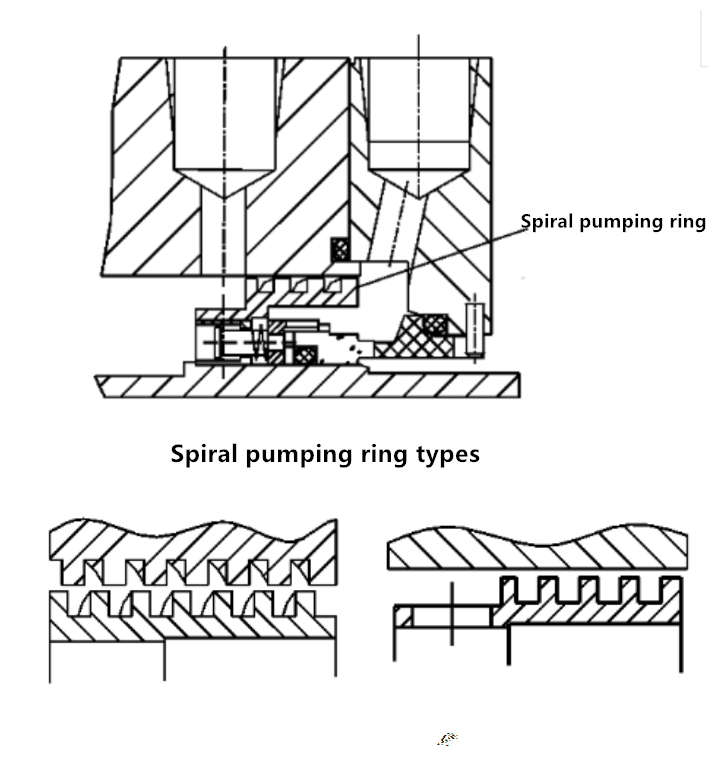

Обычно используемые насосные кольца имеют две структуры: центробежные и спиральные (см. Рисунок ниже). Центрифугальные накачивающие кольца имеют открытый тип канавки, наклонные отверстия и тип полукруглого канавки (см. Рисунок ниже). Тип наклонного отверстия предназначен для увеличения скорости потока уплотнения жидкости и снижения сопротивления жидкости, и имеет требования к направлению вращения вала. Тип спирали имеет внутреннюю и внешнюю спиральную подгону и только вращение внешнего резьбы (см. Рисунок ниже). Последнее чаще используется. На насосном кольце резьбое требования к вращению резьбы, на которые необходимо обратить внимание.
Обычно используемые насосные кольца имеют две структуры: центробежные и спиральные (см. Рисунок ниже). Центрифугальные накачивающие кольца имеют открытый тип канавки, наклонные отверстия и тип полукруглого канавки (см. Рисунок ниже). Тип наклонного отверстия предназначен для увеличения скорости потока уплотнения жидкости и снижения сопротивления жидкости, и имеет требования к направлению вращения вала. Тип спирали имеет внутреннюю и внешнюю спиральную подгону и только вращение внешнего резьбы (см. Рисунок ниже). Последнее чаще используется. На насосном кольце резьбое требования к вращению резьбы, на которые необходимо обратить внимание.
2. Рабочий механизм накачивающего кольца
Центробежное насосное кольцо предназначено для обработки жидко -выходной канавки (или отверстия) на одной стороне металлического кольца, и использовать центробежную силу, генерируемую, когда насосное кольцо вращается на высокой скорости, чтобы выбросить жидкость в герметизе в розетке жидкости (или отверстие), так что герметичная жидкость на внешней стороне насосного кольца образует определенное давление, вытесните жидкость герметизации на внешней стороне насосного кольца и в то же время, герметичная жидкость на внутренней стороне накачивающего кольца является Непрерывно пополняется в выпускной канавки (или отверстие (или отверстие), образуя непрерывный эффект накачки. Все рабочие условия этой вспомогательной системы механических уплотнений аналогичны центробежному насосу.
Центробежное насосное кольцо предназначено для обработки жидко -выходной канавки (или отверстия) на одной стороне металлического кольца, и использовать центробежную силу, генерируемую, когда насосное кольцо вращается на высокой скорости, чтобы выбросить жидкость в герметизе в розетке жидкости (или отверстие), так что герметичная жидкость на внешней стороне насосного кольца образует определенное давление, вытесните жидкость герметизации на внешней стороне насосного кольца и в то же время, герметичная жидкость на внутренней стороне накачивающего кольца является Непрерывно пополняется в выпускной канавки (или отверстие (или отверстие), образуя непрерывный эффект накачки. Все рабочие условия этой вспомогательной системы механических уплотнений аналогичны центробежному насосу.
Центробежное насосное кольцо вспомогательной системы механического уплотнения требует, чтобы жидкость, выбрасываемая центробежной силой, обращена к выходу, а структура выхода оказывала большое влияние на давление циркуляции. Общим методом является обработка канавки на соответствующей внешней полости вспомогательной системы механического уплотнения. Осевая ширина канавки включает в себя осевую ширину центробежного кольца. В то же время кольцевая канавка не является окружной. И отрезан вблизи задней стороны выходного отверстия, так что жидкость вынуждена течь в выпускное отверстие. Эта конструкция не требует высокого зазора. Спиральное насосное кольцо изготовлено из многопотоковых нагрузок на внешней поверхности вращающейся рукава, которая используется в сочетании с внутренней поверхностью стационарной части за пределами вращающейся рукава (будет лучше, если внутренняя поверхность стационарной части Вспомогательная система механического уплотнения обрабатывается с нитью, противоположной насосной кольце, но обычно из -за узкого пространства, обработка сложна, а внутренняя поверхность стационарной части не резька, но обычно из -за узкого пространства , обработка сложна, а внутренняя поверхность стационарной части не является резьбой), когда вращается насосное кольцо вспомогательной системы механического уплотнения, нить будет привести к повернуту среды в резьбовой канавке и из -за инерции, Среда в резьбовой канавке и резьбовой канавке производит относительное движение, которое способствует уплотнению жидкости движется в одну сторону, вызывая разность давления на обеих сторонах насосного кольца вспомогательной системы механического уплотнения.
