Ⅰ. Características técnicas básicas y optimización estructural
definición

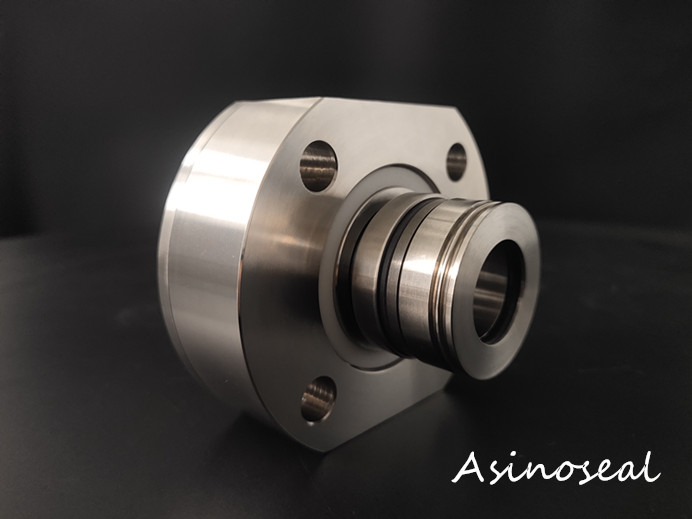

Un sello mecánico de cartucho único es un dispositivo de sellado que premonta un par de fricción de sellado único (anillo giratorio + anillo estacionario) con componentes tales como el manguito del eje, la glándula y el mecanismo de compensación en una unidad integrada. Cuenta con instalación conveniente y estructura compacta.
Datos y tendencias clave
1. Innovación estructural: el diseño compacto se logra a través del diseño modular (como manguitos de eje de tipo dividido y muelles de compensación integrados), que pueden ajustarse a las dimensiones de la mayoría de las cavidades originales de sellado de la bomba sin requerir modificación de la cubierta de la bomba, reduciendo el costo de modificación en más del 30%.
2. Optimización de la lubricación: El diseño del nuevo componente de inyección de aceite (cámara de almacenamiento de aceite + orificio de lubricación) puede suministrar aceite continuamente a la superficie de contacto entre el anillo giratorio y el manguito del eje, reduciendo la tasa de desgaste en un 40%.
3. Compatibilidad de estandarización: Cumple con normas como ISO 3069 y DIN 24960, y soporta condiciones de trabajo con un diámetro del eje de ≤200mm, presión de ≤4.0MPa (tipo equilibrado) y temperatura de ≤280 ℃.
problema
Confiabilidad del sellado: El diseño único todavía representa un ligero riesgo de fugas en escenarios de alta presión (> 4,0 MPa) o medios tóxicos, y debe ser complementado por la aplicación de sellado de doble extremo.
II. Escenarios de aplicación y adaptabilidad de la industria
definición
Se refiere al ámbito de aplicación específico y los requisitos técnicos de sellos mecánicos de cartucho único en diferentes medios, condiciones de trabajo e industrias.
Datos y tendencias clave
1. Áreas de aplicación principales:
Bomba industrial general: utilizada para transportar aceite, agua y ácidos y álcalis de baja corrosión (con un contenido de materia fija de ≤20%);
Equipo de protección ambiental: bomba circulante de lodo de desulfurización (lodo de yeso / piedra caliza, temperatura ≤180 ℃);
Proceso químico: Sellado de ejes de agitación para reactores pequeños y medianos, compatibles con materiales 304/316L.
2. Escenarios restringidos: A partir de 2024, se prohibirá el transporte de materiales tóxicos e inflamables, promoviendo la sustitución de sellos de doble extremo en las industrias químicas de alto riesgo.
Caso de datos
Después de adoptar un sello mecánico de cartucho único para el sistema de desulfurización de una central eléctrica a carbón, la frecuencia de mantenimiento anual se redujo de 6 veces a 2 veces, lo que resultó en un ahorro de costos de 500.000 yuanes para la modificación de la cámara de sellado.
III. Comparación del rendimiento y relación de sustitución técnica
definición
Análisis comparativo de parámetros de rendimiento y escenarios aplicables entre sellos mecánicos divididos tradicionales y sellos frontales de doble extremo.
Datos y tendencias clave
1. vs sello de tipo dividido: el tiempo de instalación se reduce en un 60% y la tasa de falla se reduce en un 50% en comparación con la instalación de tipo cartucho, pero el costo inicial de adquisición es un 15% -20% más alto.
2. vs sello frontal de doble extremo: No se requiere ningún sistema de fluido de sellado externo (ahorro del 20% del consumo de energía), pero el riesgo de fugas aumenta en medios fuertemente corrosivos y altamente tóxicos, lo que requiere medidas auxiliares como barrera de nitrógeno.
Perspectiva de la industria
Proponente: En escenarios que implican caudales medios a bajos y medios de bajo riesgo, el diseño de sello mecánico de cartucho único ofrece la mejor relación costo-rendimiento (con una cuota de mercado del 65% según los datos de un determinado fabricante de equipos químicos);
Parte que consulta: Con requisitos de protección ambiental más estrictos, la tasa de penetración de sellos de doble extremo en el campo del tratamiento de COV ha aumentado en un 12% anualmente.
IV. Supervisión de las políticas y acceso a los mercados
definición
Políticas y restricciones impuestas por varios países sobre normas de seguridad y mecanismos de eliminación para sellos mecánicos.
Datos clave
1. Desarrollo regulatorio en China: En marzo de 2024, se incluyeron sellos mecánicos de cartucho único en el "Catálogo de procesos, tecnologías y equipos de producción química anticuados y peligrosos que deben eliminarse gradualmente", prohibiendo explícitamente su uso para el transporte de materiales tóxicos e inflamables [1].
2. Estándares internacionales: De acuerdo con los requisitos de certificación ATEX de la UE, los sellos mecánicos de cartucho único en áreas a prueba de explosión deben cumplir con una tasa de fugas de <10ppm, mejoras de material de conducción (como sellos de caucho perfluoroeter).
V. Tecnología de mejora del material y mejora de la vida útil
definición
La vía técnica para prolongar la vida útil de los sellos a través de la mejora del material y la innovación estructural.
definición
Un sello mecánico de cartucho único es un dispositivo de sellado que premonta un par de fricción de sellado único (anillo giratorio + anillo estacionario) con componentes tales como el manguito del eje, la glándula y el mecanismo de compensación en una unidad integrada. Cuenta con instalación conveniente y estructura compacta.
Datos y tendencias clave
1. Innovación estructural: el diseño compacto se logra a través del diseño modular (como manguitos de eje de tipo dividido y muelles de compensación integrados), que pueden ajustarse a las dimensiones de la mayoría de las cavidades originales de sellado de la bomba sin requerir modificación de la cubierta de la bomba, reduciendo el costo de modificación en más del 30%.
2. Optimización de la lubricación: El diseño del nuevo componente de inyección de aceite (cámara de almacenamiento de aceite + orificio de lubricación) puede suministrar aceite continuamente a la superficie de contacto entre el anillo giratorio y el manguito del eje, reduciendo la tasa de desgaste en un 40%.
3. Compatibilidad de estandarización: Cumple con normas como ISO 3069 y DIN 24960, y soporta condiciones de trabajo con un diámetro del eje de ≤200mm, presión de ≤4.0MPa (tipo equilibrado) y temperatura de ≤280 ℃.
problema
Confiabilidad del sellado: El diseño único todavía representa un ligero riesgo de fugas en escenarios de alta presión (> 4,0 MPa) o medios tóxicos, y debe ser complementado por la aplicación de sellado de doble extremo.
II. Escenarios de aplicación y adaptabilidad de la industria
definición
Se refiere al ámbito de aplicación específico y los requisitos técnicos de sellos mecánicos de cartucho único en diferentes medios, condiciones de trabajo e industrias.
Datos y tendencias clave
1. Áreas de aplicación principales:
Bomba industrial general: utilizada para transportar aceite, agua y ácidos y álcalis de baja corrosión (con un contenido de materia fija de ≤20%);
Equipo de protección ambiental: bomba circulante de lodo de desulfurización (lodo de yeso / piedra caliza, temperatura ≤180 ℃);
Proceso químico: Sellado de ejes de agitación para reactores pequeños y medianos, compatibles con materiales 304/316L.
2. Escenarios restringidos: A partir de 2024, se prohibirá el transporte de materiales tóxicos e inflamables, promoviendo la sustitución de sellos de doble extremo en las industrias químicas de alto riesgo.
Caso de datos
Después de adoptar un sello mecánico de cartucho único para el sistema de desulfurización de una central eléctrica a carbón, la frecuencia de mantenimiento anual se redujo de 6 veces a 2 veces, lo que resultó en un ahorro de costos de 500.000 yuanes para la modificación de la cámara de sellado.
III. Comparación del rendimiento y relación de sustitución técnica
definición
Análisis comparativo de parámetros de rendimiento y escenarios aplicables entre sellos mecánicos divididos tradicionales y sellos frontales de doble extremo.
Datos y tendencias clave
1. vs sello de tipo dividido: el tiempo de instalación se reduce en un 60% y la tasa de falla se reduce en un 50% en comparación con la instalación de tipo cartucho, pero el costo inicial de adquisición es un 15% -20% más alto.
2. vs sello frontal de doble extremo: No se requiere ningún sistema de fluido de sellado externo (ahorro del 20% del consumo de energía), pero el riesgo de fugas aumenta en medios fuertemente corrosivos y altamente tóxicos, lo que requiere medidas auxiliares como barrera de nitrógeno.
Perspectiva de la industria
Proponente: En escenarios que implican caudales medios a bajos y medios de bajo riesgo, el diseño de sello mecánico de cartucho único ofrece la mejor relación costo-rendimiento (con una cuota de mercado del 65% según los datos de un determinado fabricante de equipos químicos);
Parte que consulta: Con requisitos de protección ambiental más estrictos, la tasa de penetración de sellos de doble extremo en el campo del tratamiento de COV ha aumentado en un 12% anualmente.
IV. Supervisión de las políticas y acceso a los mercados
definición
Políticas y restricciones impuestas por varios países sobre normas de seguridad y mecanismos de eliminación para sellos mecánicos.
Datos clave
1. Desarrollo regulatorio en China: En marzo de 2024, se incluyeron sellos mecánicos de cartucho único en el "Catálogo de procesos, tecnologías y equipos de producción química anticuados y peligrosos que deben eliminarse gradualmente", prohibiendo explícitamente su uso para el transporte de materiales tóxicos e inflamables [1].
2. Estándares internacionales: De acuerdo con los requisitos de certificación ATEX de la UE, los sellos mecánicos de cartucho único en áreas a prueba de explosión deben cumplir con una tasa de fugas de <10ppm, mejoras de material de conducción (como sellos de caucho perfluoroeter).
V. Tecnología de mejora del material y mejora de la vida útil
definición
La vía técnica para prolongar la vida útil de los sellos a través de la mejora del material y la innovación estructural.
Tendencias clave
1. Material principal: Acero inoxidable súper dúplex (2205/2507) reemplaza el acero inoxidable tradicional, con una mejora de 2 veces en la resistencia a la corrosión, adecuado para medios que contienen iones cloruro;
2. Optimización del par de fricción: anillo giratorio de carburo de silicio (SiC) emparejado con anillo estacionario de grafito, mejorando la resistencia al desgaste en un 50% y extendiendo la vida útil a más de 8000 horas.
1. Material principal: Acero inoxidable súper dúplex (2205/2507) reemplaza el acero inoxidable tradicional, con una mejora de 2 veces en la resistencia a la corrosión, adecuado para medios que contienen iones cloruro;
2. Optimización del par de fricción: anillo giratorio de carburo de silicio (SiC) emparejado con anillo estacionario de grafito, mejorando la resistencia al desgaste en un 50% y extendiendo la vida útil a más de 8000 horas.
