Текущий статус исследований применения однокорпусных механических уплотнений
Ⅰ. Основные технические особенности и структурная оптимизация
определение

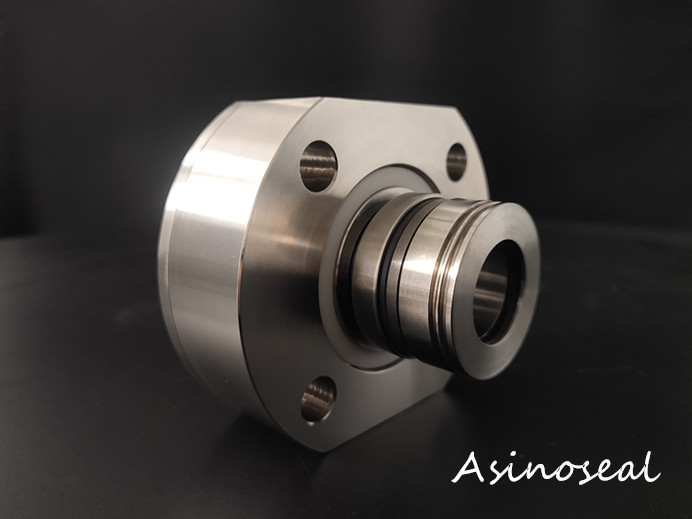

Однопластинчатый механический уплотнитель представляет собой уплотнительное устройство, которое предварительно собирает одну уплотнительную пару трения (вращающееся кольцо + неподвижное кольцо) с такими компонентами, как втулка вала, прокладка и компенсационный механизм, в единый блок. Он отличается удобной установкой и компактной конструкцией.
Основные факты и тенденции
1. Структурные инновации: компактный дизайн достигается за счет модульного проектирования (например, раздельные втулки шпинделей и интегрированные компенсационные пружины), что позволяет подогнать размеры под большинство оригинальных насосных камер уплотнений без модификации крышки насоса, сократив затраты на доработку более чем на 30%.
2. Оптимизация смазки: конструкция нового масляного впрыскового элемента (масляная камера + смазочное отверстие) обеспечивает постоянную подачу масла к контактной поверхности между вращающимся кольцом и штоковой втулкой, снижая скорость износа на 40%.
3. Стандартизированная совместимость: соответствует стандартам, таким как ISO 3069 и DIN 24960, поддерживает рабочие условия с диаметром вала ≤200 мм, давлением ≤4,0 МПа (балансированный тип) и температурой ≤280°C.
вопрос
Надежность герметичности: Единичная конструкция по-прежнему представляет небольшой риск утечки в условиях высокого давления (>4,0 МПа) или токсичной среды и требует дополнения применением двусторонней герметизации.
II. Сценарии применения и промышленная адаптируемость
определение
Это относится к конкретному области применения и техническим требованиям механических уплотнений с одиночным гильзой в различных средах, условиях работы и отраслях промышленности.
Ключевые факты и тенденции
1. Основные области применения:
Общепромышленный насос: используется для перекачивания нефти, воды, слабокоррозионных кислот и щелочей (с содержанием твердых частиц ≤20%).
Оборудование для защиты окружающей среды: циркуляционный насос для десульфуризационной суспензии (гипсовая/известняковая суспензия, температура ≤180℃);
Химический процесс: герметизация перемешивающих валов для малых и средних реакторов, совместимая с материалами 304/316L.
2. Ограниченные сценарии: С 2024 года запрещается транспортировка токсичных и горючих материалов, что способствует замене двусторонних уплотнений в высокорисковых химических отраслях.
Дело данных
После внедрения механического уплотнения с однокарtridge системой в десульфуризационную систему угольной электростанции частота ежегодного обслуживания снизилась с 6 раз до 2 раз, что позволило сэкономить 500 000 юаней на модернизации уплотнительной камеры.
III. Сравнение производительности и взаимосвязь технической замены
определение
Сравнительный анализ параметров производительности и применимых сценариев между традиционными разделяемыми механическими уплотнениями и двусторонними торцевыми уплотнениями.
Основные факты и тенденции
1. По сравнению с картриджным типом установки время монтажа сокращается на 60%, а частота отказов снижается на 50% при раздельном типе уплотнения, но первоначальная стоимость закупки на 15%-20% выше.
2. против двухстороннего торцевого уплотнения: не требуется внешняя система уплотняющей жидкости (экономия 20% энергопотребления), но риск утечки увеличивается в сильно коррозионных и высокотоксичных средах, что требует вспомогательных мер, таких как азотная преграда.
Перспектива промышленности
Проповедник: В сценариях с умеренными или низкими расходами и низким уровнем риска для среды, конструкция механического уплотнения с одним картриджем предлагает наилучшее соотношение цены и качества (с долей рынка 65% согласно данным одного химического оборудования производителя).
Запрашивающая сторона: С ужесточением требований к охране окружающей среды уровень внедрения двусторонних уплотнений в области обработки ЛОС увеличился на 12% в год.
IV. Политический надзор и доступ на рынок
определение
Политики и ограничения, установленные различными странами в отношении стандартов безопасности и механизмов устранения механических уплотнений.
Ключевые факты
1. Регуляторные изменения в Китае: В марте 2024 года одноразовые механические уплотнения были включены в "Каталог устаревших и опасных химических производственных процессов, технологий и оборудования, подлежащих постепенному выводу", что прямо запрещает их использование для транспортировки токсичных и горючих материалов [1].
2. Международные стандарты: Согласно требованиям сертификации ATEX ЕС, механические уплотнения с одной картриджем в взрывоопасных зонах должны соответствовать показателю утечки <10 ppm, что требует модернизации материалов (например, уплотнения из перфторэфирного каучука).
V. Технология модернизации материалов и увеличения срока службы
определение
Технический путь продления срока службы уплотнений за счет улучшения материалов и структурных инноваций.
Ⅰ. Основные технические особенности и структурная оптимизация
определение
Однопластинчатый механический уплотнитель представляет собой уплотнительное устройство, которое предварительно собирает одну уплотнительную пару трения (вращающееся кольцо + неподвижное кольцо) с такими компонентами, как втулка вала, прокладка и компенсационный механизм, в единый блок. Он отличается удобной установкой и компактной конструкцией.
Основные факты и тенденции
1. Структурные инновации: компактный дизайн достигается за счет модульного проектирования (например, раздельные втулки шпинделей и интегрированные компенсационные пружины), что позволяет подогнать размеры под большинство оригинальных насосных камер уплотнений без модификации крышки насоса, сократив затраты на доработку более чем на 30%.
2. Оптимизация смазки: конструкция нового масляного впрыскового элемента (масляная камера + смазочное отверстие) обеспечивает постоянную подачу масла к контактной поверхности между вращающимся кольцом и штоковой втулкой, снижая скорость износа на 40%.
3. Стандартизированная совместимость: соответствует стандартам, таким как ISO 3069 и DIN 24960, поддерживает рабочие условия с диаметром вала ≤200 мм, давлением ≤4,0 МПа (балансированный тип) и температурой ≤280°C.
вопрос
Надежность герметичности: Единичная конструкция по-прежнему представляет небольшой риск утечки в условиях высокого давления (>4,0 МПа) или токсичной среды и требует дополнения применением двусторонней герметизации.
II. Сценарии применения и промышленная адаптируемость
определение
Это относится к конкретному области применения и техническим требованиям механических уплотнений с одиночным гильзой в различных средах, условиях работы и отраслях промышленности.
Ключевые факты и тенденции
1. Основные области применения:
Общепромышленный насос: используется для перекачивания нефти, воды, слабокоррозионных кислот и щелочей (с содержанием твердых частиц ≤20%).
Оборудование для защиты окружающей среды: циркуляционный насос для десульфуризационной суспензии (гипсовая/известняковая суспензия, температура ≤180℃);
Химический процесс: герметизация перемешивающих валов для малых и средних реакторов, совместимая с материалами 304/316L.
2. Ограниченные сценарии: С 2024 года запрещается транспортировка токсичных и горючих материалов, что способствует замене двусторонних уплотнений в высокорисковых химических отраслях.
Дело данных
После внедрения механического уплотнения с однокарtridge системой в десульфуризационную систему угольной электростанции частота ежегодного обслуживания снизилась с 6 раз до 2 раз, что позволило сэкономить 500 000 юаней на модернизации уплотнительной камеры.
III. Сравнение производительности и взаимосвязь технической замены
определение
Сравнительный анализ параметров производительности и применимых сценариев между традиционными разделяемыми механическими уплотнениями и двусторонними торцевыми уплотнениями.
Основные факты и тенденции
1. По сравнению с картриджным типом установки время монтажа сокращается на 60%, а частота отказов снижается на 50% при раздельном типе уплотнения, но первоначальная стоимость закупки на 15%-20% выше.
2. против двухстороннего торцевого уплотнения: не требуется внешняя система уплотняющей жидкости (экономия 20% энергопотребления), но риск утечки увеличивается в сильно коррозионных и высокотоксичных средах, что требует вспомогательных мер, таких как азотная преграда.
Перспектива промышленности
Проповедник: В сценариях с умеренными или низкими расходами и низким уровнем риска для среды, конструкция механического уплотнения с одним картриджем предлагает наилучшее соотношение цены и качества (с долей рынка 65% согласно данным одного химического оборудования производителя).
Запрашивающая сторона: С ужесточением требований к охране окружающей среды уровень внедрения двусторонних уплотнений в области обработки ЛОС увеличился на 12% в год.
IV. Политический надзор и доступ на рынок
определение
Политики и ограничения, установленные различными странами в отношении стандартов безопасности и механизмов устранения механических уплотнений.
Ключевые факты
1. Регуляторные изменения в Китае: В марте 2024 года одноразовые механические уплотнения были включены в "Каталог устаревших и опасных химических производственных процессов, технологий и оборудования, подлежащих постепенному выводу", что прямо запрещает их использование для транспортировки токсичных и горючих материалов [1].
2. Международные стандарты: Согласно требованиям сертификации ATEX ЕС, механические уплотнения с одной картриджем в взрывоопасных зонах должны соответствовать показателю утечки <10 ppm, что требует модернизации материалов (например, уплотнения из перфторэфирного каучука).
V. Технология модернизации материалов и увеличения срока службы
определение
Технический путь продления срока службы уплотнений за счет улучшения материалов и структурных инноваций.
Ключевые тенденции
1. Основный материал: супер дуплексная нержавеющая сталь (2205/2507) заменяет традиционную нержавеющую сталь, с 2-кратным улучшением в коррозионной устойчивости, подходящей для среды, содержащей ионы хлорида;
2. Оптимизация пары трения: вращающееся кольцо карбида кремния (SiC) в паре с графитным стационарным кольцом, улучшая износоустойчивость на 50% и продлевая срок службы до более 8000 часов
1. Основный материал: супер дуплексная нержавеющая сталь (2205/2507) заменяет традиционную нержавеющую сталь, с 2-кратным улучшением в коррозионной устойчивости, подходящей для среды, содержащей ионы хлорида;
2. Оптимизация пары трения: вращающееся кольцо карбида кремния (SiC) в паре с графитным стационарным кольцом, улучшая износоустойчивость на 50% и продлевая срок службы до более 8000 часов
