¿Cómo se aplica el anillo de bombeo en el sistema de circulación del sello mecánico (II)

2023-08-29

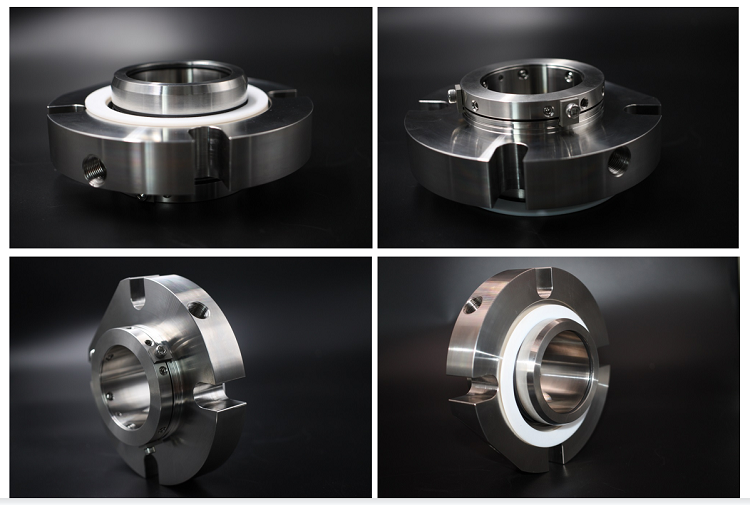

Los anillos de bombeo de los dispositivos de sello mecánico se usan comúnmente para impulsar la circulación del fluido del sello en los esquemas API 23, 52 y 53. Este artículo sigue al artículo anterior e introduce los esquemas 52 y 53. 1.Esquema API 52 El plan API 52 es que el tanque de almacenamiento de líquido externo proporciona fluido amortiguador para el sello exterior de la disposición II (cada conjunto de sellos múltiples tiene dos pares de superficies de sellado, y la presión entre los dos pares de superficies de sellado del sello mecánico es menor que el medio a sellar), para descargar a tiempo el vapor medio que se escapa del sello frontal y garantizar que la presión del fluido amortiguador sea inferior a la presión media. El tanque de almacenamiento utilizado en este esquema suele ser un tanque de presión, y hay un buffer de enfriamiento del serpentín en el tanque. En circunstancias normales, este esquema puede garantizar que el medio del proceso no se filtre a la atmósfera. Al detectar el nivel de líquido o el cambio de presión del líquido amortiguador en el tanque de almacenamiento de líquido, se puede saber si hay una gran cantidad de fugas en el sello frontal, para conocer las condiciones de funcionamiento del sello principal. El esquema API 52 se utiliza a menudo en bombas de medios químicos de olefinas. El rendimiento principal del sello de cartucho depende del sello frontal y se puede usar junto con el esquema API 11, 21, etc. 2. Esquema API 53 El plan API 53 es utilizar un tanque de almacenamiento de líquido espaciador con una presión superior a la del medio para proporcionar circulación de líquido para el sello frontal y el sello exterior de la disposición III, y la circulación de líquido espaciador es impulsada por el anillo de bombeo del sistema auxiliar del sello mecánico. . El esquema API 53 se subdivide en tres estructuras: 53A, 53B y 53C. (1) El fluido espaciador de 53A está directamente presurizado por gas nitrógeno y se utiliza en condiciones de trabajo con una presión inferior a 2 MPa, y el almacenamiento de líquido el tanque es un tanque a presión; (2) Refrigerado por un intercambiador de calor, utilizado para condiciones de trabajo con una presión superior a 2 MPa, el tanque de almacenamiento de líquido es un intercambiador de calor; (3) El fluido espaciador 53C es presurizado indirectamente por el medio a través del tanque de refuerzo y se utiliza para presión media. En caso de grandes fluctuaciones, el tanque de almacenamiento de líquido es un tanque presurizado. En aplicaciones prácticas, el estado de funcionamiento del sello frontal se analiza detectando el nivel de líquido o el cambio de presión del líquido espaciador en el tanque de almacenamiento de líquido y observando la fuga del sello exterior. Con el sistema de sellado del esquema API 53, la dirección de fuga del sello de etapa previa en funcionamiento normal es el medio, es decir, el fluido espaciador se fuga al medio, por lo que puede garantizar un escape cero del medio, lo que favorece la requisitos de protección ambiental. A menudo se utiliza para sellar medios tóxicos, inflamables, explosivos, de corrosión fuerte, etc.
