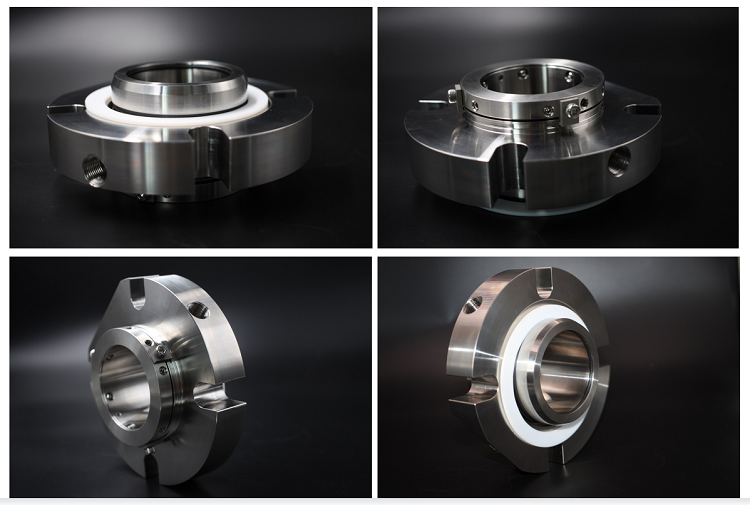

Насосные кольца устройств с механическим уплотнением обычно используются для обеспечения циркуляции уплотнительной жидкости в схемах API 23, 52 и 53. Эта статья следует за предыдущей статьей и представляет схемы 52 и 53. 1. Схема API 52 План API 52 заключается в том, что внешний резервуар для хранения жидкости обеспечивает буферную жидкость для внешнего уплотнения компоновки II (каждый комплект манифольных уплотнений имеет две пары уплотнительных поверхностей, а давление между двумя парами уплотнительных поверхностей механического уплотнения ниже, чем среду, подлежащую герметизации), для своевременного выпуска пара среды, вытекшего из переднего уплотнения, и обеспечения того, чтобы давление буферной жидкости было ниже давления среды. Резервуар для хранения, используемый в этой схеме, обычно представляет собой резервуар под давлением, и есть буфер охлаждения змеевика в баке. В нормальных условиях эта схема может гарантировать, что технологическая среда не попадет в атмосферу. Обнаруживая уровень жидкости или изменение давления буферной жидкости в резервуаре для хранения жидкости, можно узнать, есть ли большая утечка в переднем уплотнении, чтобы узнать рабочее состояние основного уплотнения. Схема API 52 часто используется в насосах для химических сред для олефинов. Основные характеристики картриджного уплотнения зависят от переднего уплотнения, и его можно использовать вместе со схемой API 11, 21 и т. д. 2. Схема API 53 План API 53 предусматривает использование резервуара для хранения продавочной жидкости с давлением выше давления среды для обеспечения циркуляции жидкости для переднего уплотнения и наружного уплотнения компоновки III, а циркуляция продавочной жидкости приводится в движение насосным кольцом вспомогательной системы механического уплотнения. . Схема API 53 подразделяется на три структуры: 53A, 53B и 53C. (1) Продавочная жидкость 53A находится под прямым давлением газообразного азота и используется в рабочем состоянии с давлением ниже 2 МПа, а хранилище жидкости бак – резервуар под давлением; (2) Охлаждаемый теплообменником, используемый для условий работы с давлением выше 2 МПа, резервуар для хранения жидкости представляет собой теплообменник; (3) Продавочная жидкость 53C находится под давлением среды через подпиточный бак и используется для среднего давления. В случае больших колебаний резервуар для хранения жидкости представляет собой резервуар под давлением. На практике рабочее состояние переднего уплотнения анализируется путем определения уровня жидкости или изменения давления промежуточной жидкости в резервуаре для хранения жидкости и наблюдения за утечкой внешнего уплотнения. В системе уплотнения по схеме API 53 направлением утечки предварительного уплотнения при нормальной работе является среда, то есть промежуточная жидкость протекает в среду, поэтому она может гарантировать нулевую утечку среды, что способствует требования охраны окружающей среды. Его часто используют для герметизации токсичных, легковоспламеняющихся, взрывоопасных, коррозионно-активных сред и т. д.
