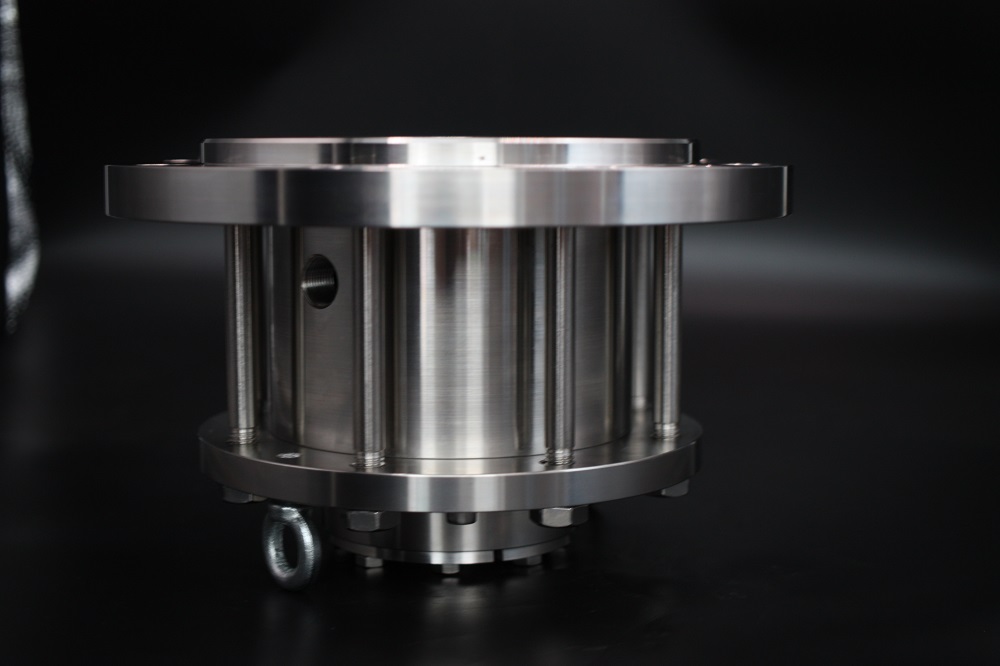

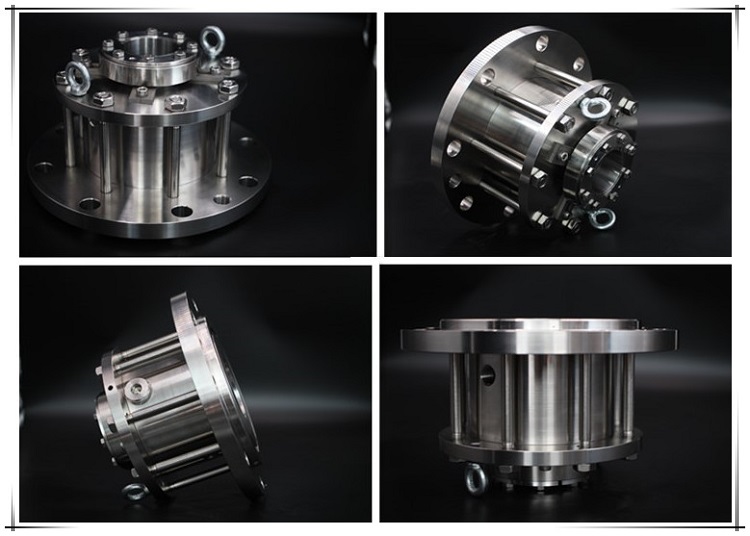

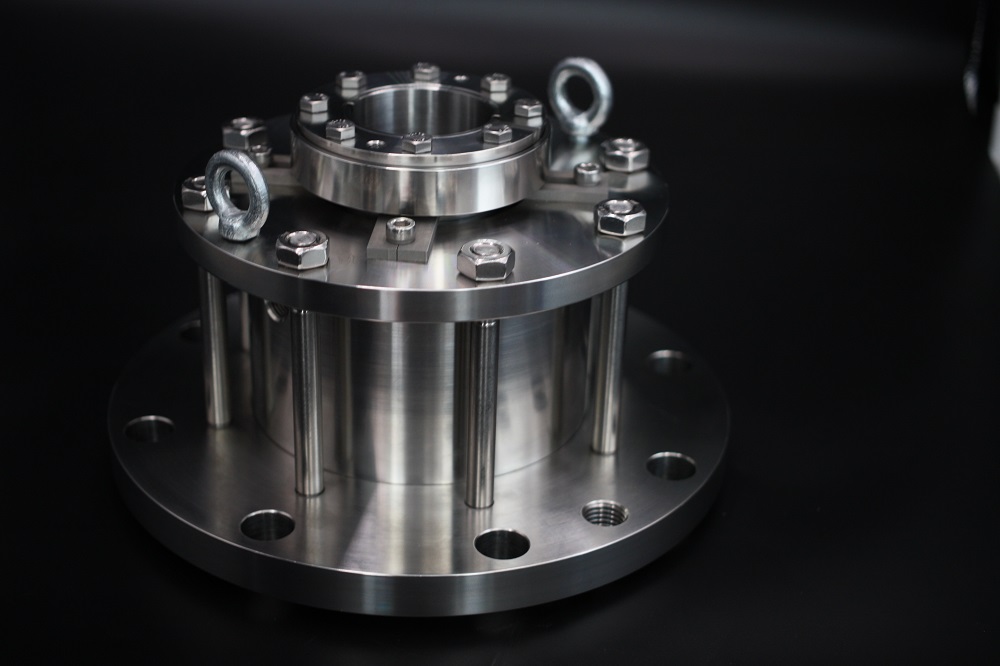

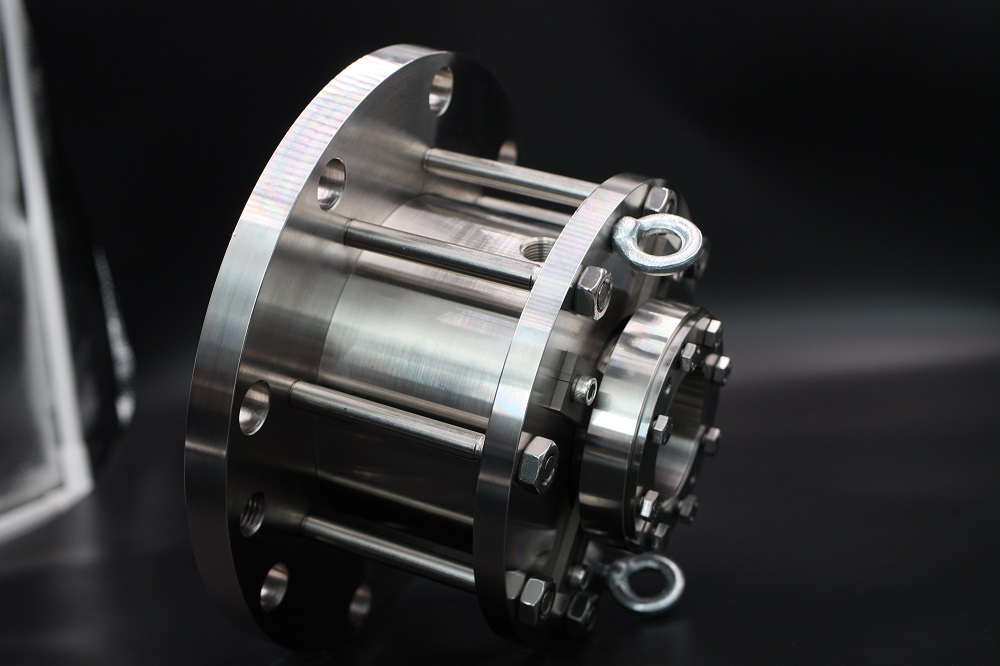

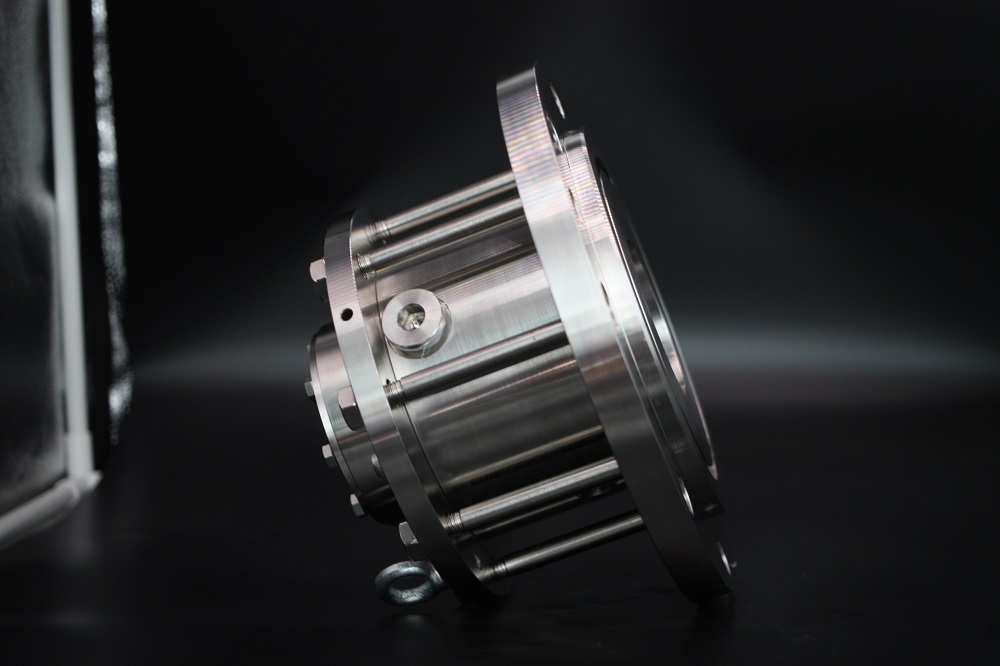

AS-A20M Sello mecánico de cartucho simple y doble L Para reemplazar los sellos de cartucho Burgmann M481K y M481K-D

Límites operativos:
Presión: ≤1,6 Mpa
Temperatura: -10 ° C a 200 ° C
Velocidad: ≤5 m/s



Combinaciones de materiales:
Caras giratorias: carbono, SIC, TC
Asiento de estadísticas: SIC, TC

El sello mecánico de cartucho doble AS-A20MD está desequilibrado, diseño de resorte múltiple, sello doble lubricado con líquido para reemplazar el sello doble Burgmann M481K-D en forma de cartucho. Todavía tenemos sus variantes AS-A20ML con cojinete flotante integrado para reemplazar el sello Burgmann M481KL y el sello mecánico de cartucho único AS-A20M para reemplazar el sello simple Burgmann M481K en forma de casete. El AS-A20MD y sus variantes permanecerán cerrados incluso durante variaciones de presión o inversión de presión.

Sobre nosotros:

Conocimiento de fondo:
¿Cuáles son las estructuras típicas y las precauciones de instalación de los sellos mecánicos para agitadores?

Los sellos mecánicos para agitadores generalmente tienen las siguientes estructuras típicas: 1. Tipo de cara de un solo extremo sin cartucho; 2. Tipo de cartucho frontal de un solo extremo; 3. Cartucho único con tipo de cojinete; 4. Tipo de cartucho doble; 5. Cartucho doble con tipo de cojinete; 6. Tipo de extremo doble radial; 7. Tipos de cartuchos de entrada inferior y entrada lateral; 8. Tipo de cartucho integrado de eje corto de correa. Entonces, ¿cuáles son las precauciones para sus instalaciones respectivamente?

Precauciones para la instalación del sello mecánico para marmita (2)

Después de instalar el contenedor vertical, primero calibre el nivel de la boca del contenedor y asegúrese de que la base sea estable;

2. Compruebe el descentramiento radial del eje de agitación en la pieza de sellado antes de instalar el sello mecánico: el reactor de acero es inferior a"d/100 mm; el descentramiento radial del reactor revestido de vidrio es inferior a"d/30 mm; el descentramiento axial del eje de agitación es inferior a 0,5 mm;

3. La tolerancia del eje de agitación es h8 (h9 para agitación revestida de vidrio) y la rugosidad de la superficie es ≤1,6 μm (sujeto al último estándar)

4. El chaflán de transición del extremo del eje de agitación debe verificarse antes de instalar el sello mecánico en el cuerpo del agitador: generalmente 3 × 20 ° y debe realizarse una transición suave.

Precauciones para la instalación del sello mecánico para marmita (1)
1. El sello mecánico de un solo extremo sin cartucho se instala paso a paso de acuerdo con los pasos del manual de instrucciones;

2. Realice primero una prueba de presión estática para el sello mecánico doble. La presión de prueba es la presión de diseño. El medio de prueba es aceite o agua. Después de mantener la presión durante 30 minutos, la fuga promedio es inferior a 5 ml/h y se puede instalar el sello mecánico;

3. Aplique una pequeña cantidad de grasa en el exterior del eje o manguito donde está instalado el sello mecánico, instale el sello mecánico en el eje de agitación, extraiga el eje unos 50 mm y limpie la grasa en el mandril de bloqueo;

4. Instale el marco, el acoplamiento, el motorreductor y otros componentes de transmisión de los sellos mecánicos en orden, y confirme que la combinación y el posicionamiento cumplan con los estándares de diseño;

5. Luego bloquee el tornillo de posicionamiento que conecta la parte inferior del sello mecánico a la boca del agitador (use una herramienta especial si la junta tiene un estándar de fuerza de bloqueo para cumplir con los requisitos), fije el mandril de bloqueo en la parte superior del mecánico sello, y finalmente quitar la tarjeta de posicionamiento en la parte superior del sello mecánico;

6. Para sellos mecánicos sin dispositivos auxiliares, abra el puerto de líquido de sellado y llénelo con líquido de sellado, luego tápelo. (Generalmente se usa glicerina limpia, aceite de motor, agua pura, etc. para el líquido de sellado). Si el líquido de sellado usa un medio, debe especificarse claramente al hacer el pedido. Sólo se puede utilizar cuando se tiene que considerar la influencia del medio;

7. La presión de operación sin dispositivos auxiliares es ≤0.3MPa (excepto para sellos mecánicos balanceados bidireccionales); y el líquido de sellado debe llenarse regularmente cuando la máquina está parada y no hay presión en el agitador.

8. Si hay un dispositivo auxiliar, con respecto al personal, conecte todas las tuberías entre el sello mecánico y el dispositivo auxiliar de acuerdo con el diagrama esquemático de la conexión de la tubería;
