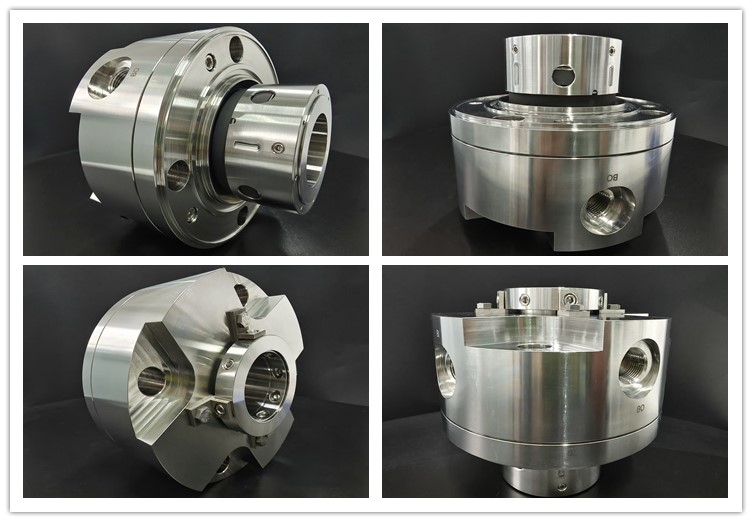

AS-C525 Sello de cartucho doble

Información básica:

Materiales combinados:

Descripción de la producción
1. Característica

• La estructura de doble extremo es fácil de instalar, y el sello equilibrado con la misma estructura se utiliza en el lado medio y el lado de la atmósfera

• La estructura de varios muelles garantiza una distribución uniforme de la fuerza en la cara del extremo de sellado, un buen rendimiento de compensación axial y ningún contacto entre el muelle y el medio, lo que lo hace adecuado para varios medios corrosivos.

2. Material
Podemos proporcionar materiales no mencionados anteriormente para satisfacer los requisitos de diferentes ocasiones. Si es necesario, póngase en contacto con la empresa Asino

3. Aplicaciones
Petróleo y gas, químico, metalúrgico, farmacéutico, alimenticio, tratamiento de agua

4. Antecedentes

 ¿Por qué el sello de doble acción tiene requisitos más estrictos para el desplazamiento de ejes de bomba (o ejes de agitador)?
En pocas palabras, un sello de cara de extremo único solo gestiona la capacidad de seguimiento de un anillo flotante (anillo estacionario), mientras que un sello de doble acción debe gestionar dos anillos flotantes simultáneamente, y el espacio axial entre ellos está fijo.
A continuación una explicación detallada desde la perspectiva de la mecánica y la cinemática:


a. Las diferencias en la estructura del núcleo resultan en una"ventana de compresión"extremadamente estrecha
Sello de cara de extremo único: solo hay una cara de extremo de sellado. Cuando el eje se mueve, el anillo de compensación (generalmente un anillo estacionario) sigue el desplazamiento axial del eje a través de la fuerza de fricción del muelle y el anillo de sellado auxiliar.
Sello de cara de doble extremo: Hay dos caras de extremo de sellado (el sello interno se enfrenta al medio, y el sello externo se enfrenta a la atmósfera).


b. Desgaste adicional en el anillo de sellado auxiliar (anillo tórico)
Además de la propia cara extrema de sellado, el sello de doble acción también es sensible al agotamiento porque sus anillos de sellado auxiliares están generalmente diseñados en el eje (anillo tórico dinámico).
Problema: Cuando el eje se mueve axialmente con frecuencia o significativamente, el anillo tórico del anillo móvil realizará un movimiento alternativo en la superficie del manguito del eje.
Desgaste: La fricción entre el anillo tórico y el manguito del eje causa desgaste, endurecimiento o torsión del anillo tórico.
Fuge: Después de que el anillo tórico falla, el fluido de aislamiento se fugará a lo largo del manguito del eje hacia el interior o el exterior de la cámara de sellado.
Atacado: Los residuos de goma generados por el desgaste pueden bloquear el orificio de muelle o el hueco de sellado.
Comparación: Los anillos tóricos con sellos de cara de extremo único generalmente solo tienen flotación radial y pequeño desplazamiento axial, por lo que el problema de desgaste no es obvio.


c. Interrupción del equilibrio hidráulico (sellado equilibrado)
La gran mayoría de los sellos de doble acción son sellos equilibrados, y su diseño se basa en un equilibrio de fuerza axial preciso.
Principio: Al cambiar el diámetro del paso, la fuerza de cierre generada por la presión media en la cara extrema de sellado es menor que la fuerza de apertura.
El impacto del desplazamiento: el desplazamiento axial cambiará el estado de contacto de la superficie de sellado y el grosor de la película líquida. Cuando la cantidad de juego es demasiado grande, puede interrumpir este diseño de equilibrio preciso.


d. Sugerencias prácticas
Si se encuentra con frecuencia falla temprana del sello de doble acción, y después de excluir la instalación y problemas de calidad:
En primer lugar, medir el desplazamiento axial
Compruebe el rodamiento de empuje
Considere el diseño del hombro
plan de ajuste


e. Resumen
En resumen, un sello de doble acción es como una"cinta de doble cara", ambos lados deben adherirse firmemente, y cualquier ligera separación de un lado causará que todo el sistema falle. Por lo tanto, presenta un requisito de orden de magnitud superior para la"estabilidad"del eje (es decir, movimiento axial) que un sello de cara de extremo único.
