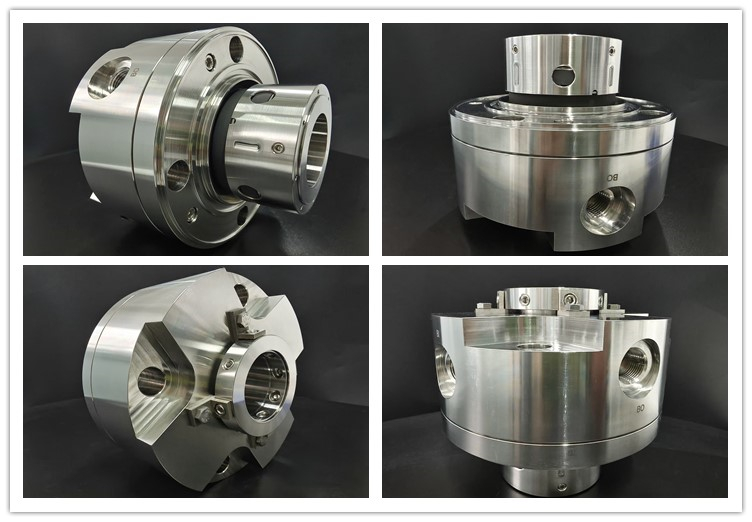

AS-C525 Двойная уплотнение картриджа

Комбинированные материал：

Описание производства

1. Особенность

• Структура двойного конца легка установить, и сбалансированное уплотнение с той же структурой используется на средней стороне и стороне атмосферы

• Структура многопружины обеспечивает равномерное распределение силы на уплотнительной конечной поверхности, хорошую производительность осивой компенсации и отсутствие контакта между пружиной и средой, что делает ее подходящей для различных коррозивных сред

2. Материал
Мы можем предоставить материалы, не упомянутые выше, чтобы удовлетворить требования различных случаев. При необходимости свяжитесь с компанией Asino

3. Приложения
Нефть и газ, химическая, металлургическая, фармацевтическая, пищевая, очистка воды

4. Справочная информация

Почему двойно действующие уплотнения имеют более строгие требования к смещению валов насоса (или валов перемешателя)?
Проще говоря, одно уплотнение лица конца управляет только возможностью отслеживания одного плавающего кольца (стационарного кольца), в то время как уплотнение двойного действия должно управлять двумя плавающими кольцами одновременно, и осиевое пространство между ними фиксируется.
Ниже приводится подробное объяснение с точки зрения механики и кинематики:


а. Различия в структуре ядра приводят к крайне узкому"окну сжатия"
Однокончательное уплотнение лица: есть только одно уплотнение конца лица. Когда вал движется, компенсирующее кольцо (обычно стационарное кольцо) следует за осивым смещением вала через силу трения пружины и вспомогательного герметического кольца.
Двойное уплотнение лица: Есть два уплотнения лица (внутреннее уплотнение лицом к среде, а внешнее уплотнение лицом к атмосфере).


b. Дополнительный износ на вспомогательном уплотнительном кольце (О-кольце)
В дополнение к самому уплотнительному концу, двойно действующее уплотнение также чувствительно к утечке, поскольку их вспомогательные уплотнительные кольца обычно спроектированы на вале (динамическое О-кольцо).
Проблема: Когда вал часто или значительно перемещается по оси, О-кольцо движущегося кольца будет осуществлять обратное движение на поверхности валового рукава.
Нос: Трение между О-кольцом и валовым рукавом вызывает износ, затверждение или крутение О-кольца.
Утечка: После того, как О-кольцо откажется, изоляционная жидкость утечет вдоль валового рукава внутри или снаружи герметической камеры.
Задержалась: резиновые мусоры, созданные износом, могут заблокировать пружинное отверстие или уплотнительный разрыв.
Сравнение: О-кольца с одноконечными пломбами обычно имеют только радиальное плавающее и небольшое осиевое смещение, поэтому проблема износа не очевидна.


c. Нарушение гидравлического баланса (сбалансированное уплотнение)
Подавляющее большинство двойно действующих уплотнений являются сбалансированными уплотнениями, и их конструкция полагается на точный баланс осевых сил.
Принцип: Изменяя диаметр ступени, закрывающая сила, генерируемая средним давлением на герметической конечной поверхности, меньше, чем сила открытия.
Влияние смещения: Осьевое смещение изменит состояние контакта герметической поверхности и толщину жидкой пленки. Когда количество игры слишком большое, это может нарушить этот точный баланс.


d. Практические предложения
Если вы сталкиваетесь с частым ранним сбоем двойно действующего уплотнения, и после исключения проблем с установкой и качеством:
Во-первых, измерите осьевое смещение
Проверьте подшипник тяги
Рассмотрите дизайн плеча
план корректировки


e. Резюме
Короче говоря, двойно действующая уплотнение похоже на"двустороннюю ленту", обе стороны должны быть плотно прилеплены, и любое небольшое отделение одной стороны приведет к сбою всей системы. Поэтому он выдвигает на порядок величины более высокие требования к"стабильности"вала (т.е. осьевому движению), чем уплотнение одного конца.
