AS-C476 Sello de cartucho único

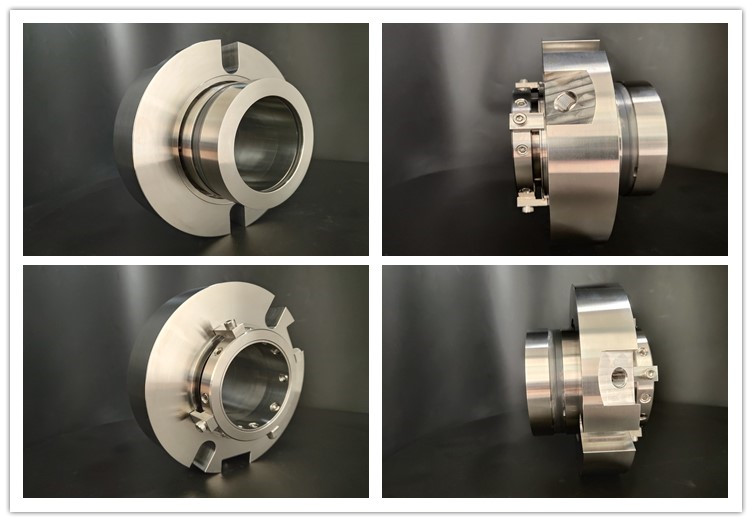

El sello de cartucho AS-C476 es un sello único personalizado con múltiples muelles que se hicieron según el dibujo del cliente.

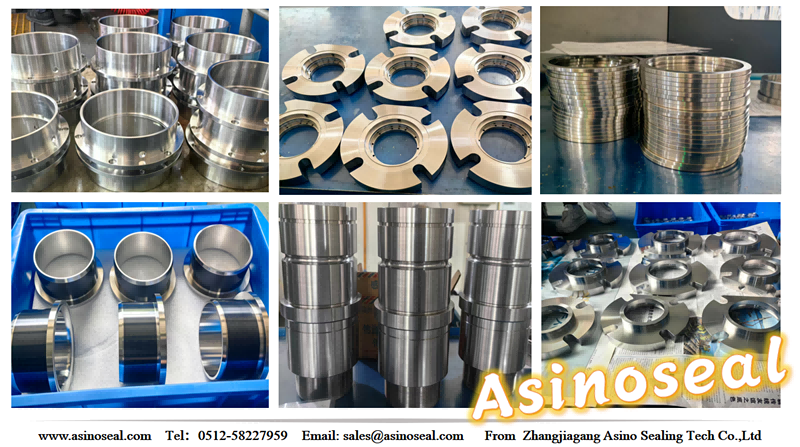

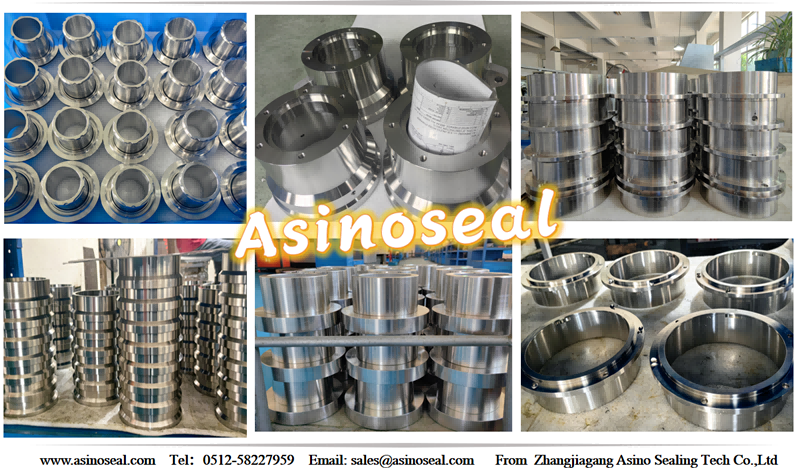

Acerca de nosotros:

Antecedentes:

Características de respuesta dinámica de sellos mecánicos
1. Definición e importancia
El sello mecánico es un dispositivo utilizado para prevenir fugas de fluidos, y sus características de respuesta dinámica se refieren a la capacidad de los sellos mecánicos para responder y mantener el rendimiento de sellado frente a cambios de parámetros tales como temperatura, presión, velocidad e interferencia externa durante el funcionamiento del equipo. En el contexto de las condiciones de trabajo cada vez más exigentes en equipos químicos y de otro tipo (alta temperatura, alta presión, alta velocidad y características peligrosas de los medios de sellado), las características de respuesta dinámica de los sellos mecánicos son cruciales para la estabilidad y la trazabilidad de los sistemas de sellado.
2. Métodos de análisis
Tomando el sello mecánico avanzado sin contacto del sello de gas seco de ranura espiral como ejemplo, en el análisis de sus características dinámicas, se utilizan nuevos métodos numéricos para resolver la ecuación de lubricación de sellado y la ecuación de movimiento simultáneamente. Este método puede cubrir los efectos no lineales de la película de gas y reflejar de manera integral la respuesta dinámica no lineal del sistema de sellado. Entre ellos, la discretización y la formación numérica de la ecuación de lubricación adoptan el método de elementos finitos con una fuerte adaptabilidad a diversas formas de ranura, la división de malla utiliza elementos isoparamétricos cuadriláteros de 8 nodos, y el sistema final de ecuación diferencial ordinaria simultánea se resuelve usando el método de Adams Moulton y la fórmula de diferencia inversa de Gear.
3. Factores que influyen
velocidad
La velocidad tendrá un impacto en la seguibilidad de los sellos mecánicos. Durante el funcionamiento de alta velocidad, el anillo de sellado puede experimentar un retraso de respuesta debido a la inercia y otros factores, lo que da como resultado una disminución en el rendimiento de sellado. Por ejemplo, en algunas bombas centrífugas de alta velocidad, la velocidad de rotación excesiva puede impedir que el anillo dinámico del sello mecánico siga el movimiento del eje de una manera oportuna, lo que resulta en fugas.
inercia
La inercia de componentes tales como anillos de sellado puede afectar a la respuesta dinámica de sellos mecánicos. Los componentes con alta inercia tienen una velocidad de respuesta más lenta cuando cambian las condiciones de funcionamiento del equipo, lo que dificulta la rápida adaptación a las nuevas condiciones de trabajo, lo que a su vez afecta al efecto de sellado. Por ejemplo, durante el proceso de arranque o parada del dispositivo, los componentes de sellado con alta inercia pueden no ser capaces de ajustar rápidamente su posición, dando como resultado un fallo instantáneo del sellado.
Dirección de caída de presión
El cambio en la dirección de caída de presión afectará a la distribución de presión dentro de la cámara de sellado, afectando de este modo a la estabilidad y la seguibilidad del sello mecánico. Diferentes direcciones de caída de presión pueden dar como resultado una presión desigual en la cara extrema de sellado, causando cambios en el estado de ajuste de la superficie de sellado y afectando el rendimiento de sellado.
Cambios en la temperatura y las propiedades del material
Los cambios de temperatura pueden causar expansión o contracción del material, y los cambios en las propiedades del material también pueden afectar al estado de lubricación y fricción de la superficie de sellado. Por ejemplo, los medios de alta temperatura a menudo tienen las características de baja viscosidad y una fuerte permeabilidad, lo que puede conducir a una corrosión más severa de la superficie de sellado. Bajo el efecto de la diferencia de temperatura, la uniformidad de expansión del elemento de sellado cambia, y en casos graves, los problemas de fugas pueden ser causados por un sellado deficiente.
La importancia de las características de respuesta dinámica
El estudio de las características de respuesta dinámica de los sellos mecánicos ayuda a obtener una comprensión más profunda de las condiciones de funcionamiento de los sistemas de sellado en diferentes condiciones de trabajo, proporcionando orientación para el diseño de ingeniería de sellos mecánicos. Analizando la respuesta de sellado bajo diferentes parámetros, se puede determinar el valor crítico de estabilidad del sello, y se puede evaluar la influencia de varios parámetros sobre la seguibilidad, optimizando de este modo el diseño y la selección de sellos mecánicos y mejorando la fiabilidad y la vida útil del sistema de sellado.
