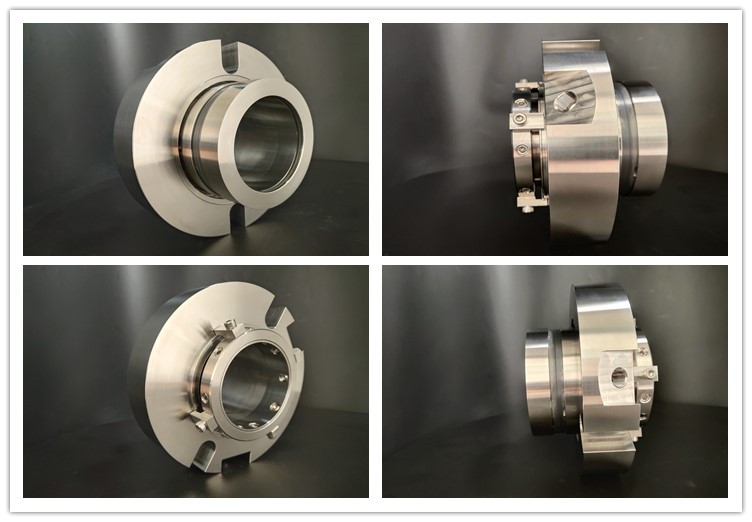

AS-C476 Уплотнитель с одним картриджем

Уплотнитель картриджа AS-C476 является индивидуальным уплотнением с несколькими пружинами, которые сделаны согласно чертежу клиента.

О нас:

Справочная информация:

Характеристики динамического отклика механических уплотнений
1. Определение и значение
Механическое уплотнение - это устройство, используемое для предотвращения утечки жидкости, а его динамические характеристики реакции относятся к способности механических уплотнений реагировать и поддерживать уплотнение при изменении параметров, таких как температура, давление, скорость и внешние помехи во время работы оборудования. В контексте все более сложных условий работы в химическом и другом оборудовании (высокая температура, высокое давление, высокая скорость и опасные характеристики уплотнительных сред), характеристики динамического ответа механических уплотнений имеют решающее значение для стабильности и отслеживаемости уплотнительных систем.
2. Методы анализа
Взяв в качестве примера передовую бесконтактную механическую уплотнение спиральной канавки сухого газового уплотнения, при анализе его динамических характеристик используются новые чисельные методы для решения уравнения смазки уплотнения и уравнения движения одновременно. Этот метод может охватывать нелинейные эффекты газовой пленки и всесторонне отражать нелинейный динамический ответ герметической системы. Среди них дискретизация и числовое образование уравнения смазки принимают метод конечных элементов с сильной адаптивностью к различным формам канавок, разделение сетки использует 8-узловые четыреугольные изопараметрические элементы, а окончательная одновременная система обычных дифференциальных уравнений решается с использованием метода Адамса Моултона и формулы обратной разницы Gear.
3. Влияющие факторы
скорость
Скорость окажет влияние на отслеживаемость механических уплотнений. Во время высокоскоростной работы герметическое кольцо может испытывать задержку реакции из-за инерции и других факторов, что приводит к снижению герметической эффективности. Например, в некоторых высокоскоростных центробежных насосах чрезмерная скорость вращения может помешать динамическому кольцу механического уплотнения своевременно следовать за движением вала, что приводит к утечке.
инерция
Инерция компонентов, таких как уплотнительные кольца, может повлиять на динамическую реакцию механических уплотнений. Компоненты с высокой инерцией имеют более медленную скорость реакции при изменении условий работы оборудования, что затрудняет быструю адаптацию к новым условиям работы, что в свою очередь влияет на герметический эффект. Например, во время процесса запуска или остановки устройства герметические компоненты с высокой инерцией могут не быть в состоянии быстро регулировать свое положение, что приводит к мгновенному сбою герметизации.
Направление падения давления
Изменение направления падения давления повлияет на распределение давления внутри герметической камеры, тем самым влияя на стабильность и отслеживаемость механического герметика. Различные направления падения давления могут привести к неравномерному давлению на концу герметической поверхности, вызывая изменения в состоянии установки герметической поверхности и влияя на герметические характеристики.
Изменения температуры и свойств материала
Изменения температуры могут вызвать расширение или сжатие материала, а изменения свойств материала также могут повлиять на состояние смазки и трения герметической поверхности. Например, высокотемпературные среды часто имеют характеристики низкой вязкости и сильной проницаемости, что может привести к более сильной коррозии герметической поверхности. Под воздействием разницы температуры изменяется равномерность расширения герметического элемента, а в тяжелых случаях проблемы утечки могут быть вызваны плохой герметичностью.
Значение характеристик динамического ответа
Изучение характеристик динамического отклика механических уплотнений помогает углубить понимание условий работы систем уплотнения в различных условиях работы, предоставляя руководство по инженерному проектированию механических уплотнений. Анализируя ответ уплотнения при различных параметрах, можно определить критическое значение стабильности уплотнения, а влияние различных параметров на отслеживаемость можно оценить, тем самым оптимизируя конструкцию и выбор механических уплотнений и улучшая надежность и срок службы системы уплотнения.
