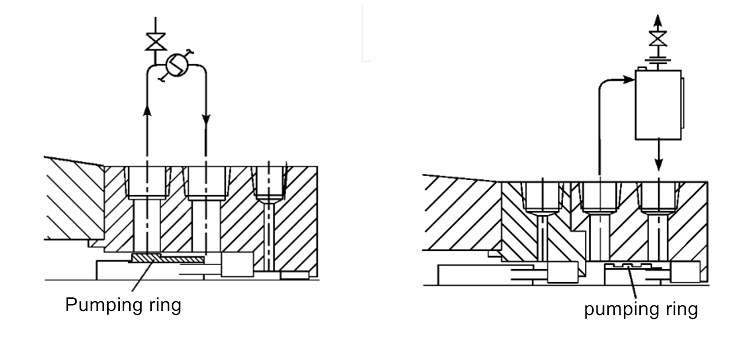

В таких отраслях, как нефтепереработка и химическая промышленность, более 80% вращающегося оборудования для транспортировки жидких сред используют механические уплотнения. Отсутствие утечек, высокая надежность, длительный срок службы и низкий износ механических уплотнений являются направлениями исследований и разработок в области механических уплотнений. Хорошо работающая вспомогательная система механического уплотнения является необходимым условием для обеспечения длительного срока службы механического уплотнения. Схема вспомогательной системы, предусмотренная в API682, в основном может обеспечить нормальную работу механических уплотнений в большинстве рабочих условий. Среди схем вспомогательной системы, указанных в API682, схемы № 23 и № 52/53 (как показано на рисунке ниже) требуют защита уплотнения или изолирующий буфер, способный циркулировать для отвода тепла, выделяемого уплотняющими торцами механических уплотнений, и снижения рабочей температуры уплотнения.
Существует три способа обеспечения циркуляции уплотняющей жидкости: (1) добавить небольшой циркуляционный насос трубопровода к системному трубопроводу для завершения циркуляции; (2) Использовать эффект термосифона для создания естественной циркуляции потока; (3) Вращающаяся часть с насосным эффектом — насосное кольцо — добавляется к уплотнению для завершения циркуляции уплотняющей жидкости. Для метода циркуляции (1) дополнительный небольшой циркуляционный насос связан с рядом проблем, таких как сопротивление давлению, термостойкость, герметизация, взрывозащищенность и т. д., а затраты относительно велики, поэтому он редко используется в целом. . Для режима циркуляции (2) требуется определенная разница температур для создания циркуляции, а скорость циркуляции относительно низкая, и эффект не очевиден, когда он используется в случаях с высокой скоростью и большим выделением тепла. Он обычно используется в случаях с низкой скоростью и низким тепловыделением. 3) циркуляционный режим – насосное кольцо, закрепленное на вращающейся части торцового уплотнения и вращающееся вместе с ним. Функция насосного кольца состоит в том, чтобы перекачивать буферную жидкость в уплотнительную камеру (изолирующая жидкость или самопромывная жидкость в насосную камеру) и отправлять обратно в трубопровод после прохождения через охлаждающий резервуар для хранения, чтобы удовлетворить требования циркуляции уплотнительной жидкости. . По сравнению с самим устройством механического уплотнения стоимость очень низкая. За исключением очень небольшой потребляемой мощности на валу, это не связано с другими проблемами. Это экономично и практично. Поэтому он широко используется в механическом уплотнении.
