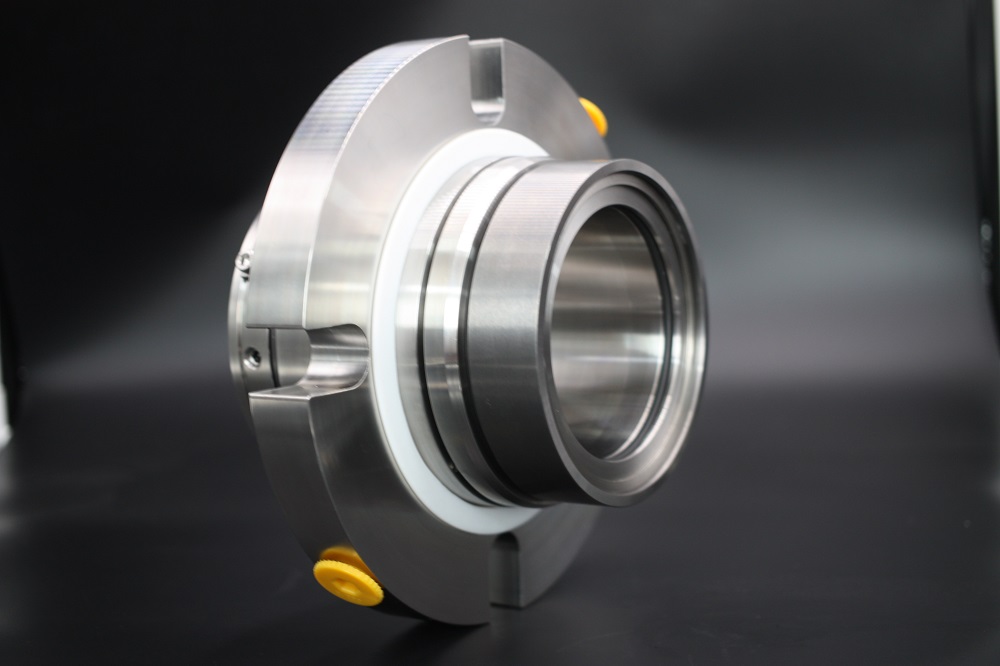

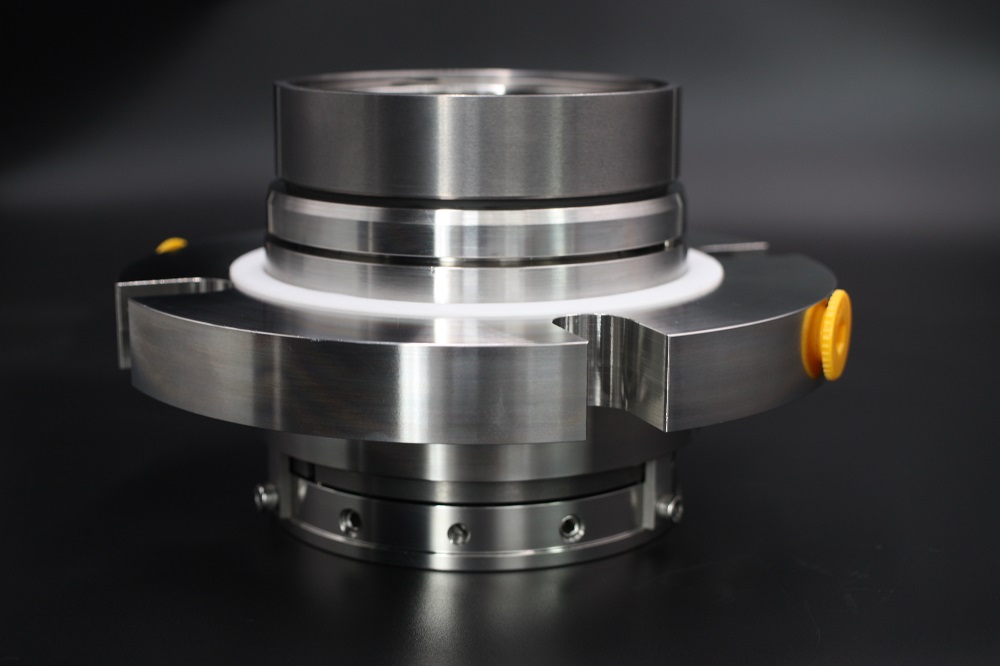

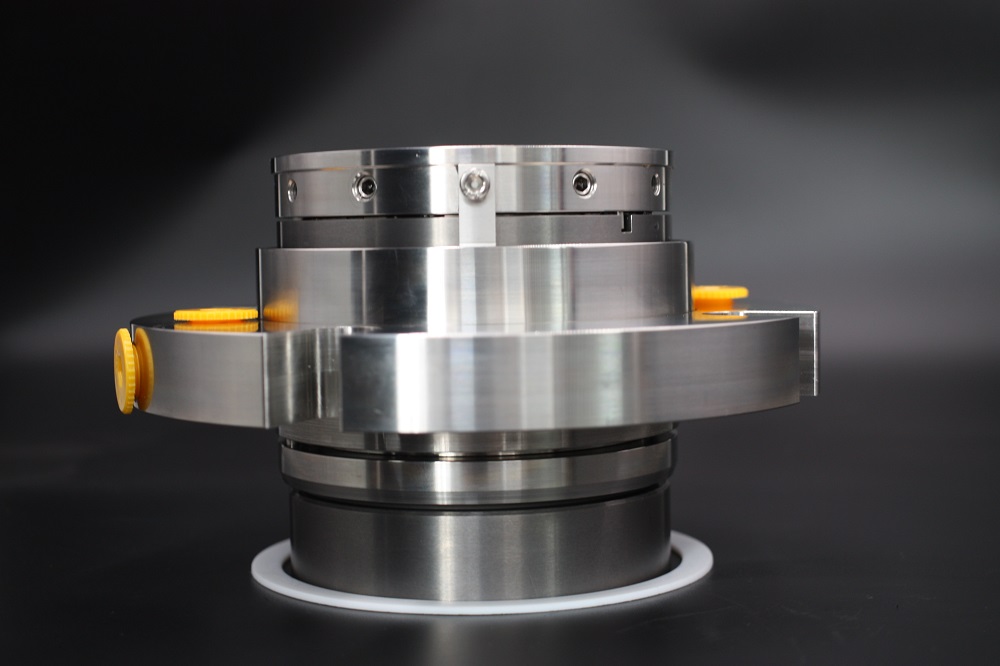

Двойное картриджное механическое уплотнение AS-CH222 должно заменить двойное уплотнение Chesterton

Почему механические уплотнения используют вспомогательные средства?
Вспомогательные средства торцовых уплотнений также называют циклозащитными системами уплотнений, или просто уплотнительными системами или системами защиты уплотнений.

В жидкостных машинах (таких как насосы, компрессоры, мешалки, центрифуги и т. д.) наиболее тяжелыми условиями работы являются механические уплотнения: они воспринимают осевую силу, как упорные подшипники; они экспортируют произведенное тепло, как теплообменники.

Теплота трения, образующаяся при работе механического уплотнения, повышает температуру торца уплотнения. Если не принять соответствующих мер, возникнет множество неблагоприятных последствий:
1) При повышении температуры пленка жидкости между уплотняемыми торцами механического уплотнения будет испаряться, а износ будет усиливаться, что приведет к выходу уплотнения из строя;
2) Повышение температуры вызывает термическую деформацию вращающейся поверхности и неподвижного седла механического уплотнения, увеличивая как утечку, так и износ уплотнения;
3) Повышение температуры также усиливает коррозию среды на механическом уплотнении;
4) Повышение температуры приводит к старению, износу и выходу из строя вспомогательного уплотнительного кольца;
5) При повышении температуры характеристики графита, пропитанного синтетической смолой, будут снижаться из-за карбонизации смолы, а графитовое кольцо, пропитанное металлом, будет давать течь из-за плавления металла.

Видно, что недопустимое повышение температуры является врагом механических уплотнений. Уже сложно добиться статической герметизации в условиях высокой температуры, высокого давления, подверженных коррозии деталей и т.п. Еще сложнее добиться динамической герметизации на уплотняющем торце торцовых уплотнений шириной в несколько миллиметров при высокоскоростном вращении. .

Чтобы решить эту сложную проблему, после многолетней практики мы нашли два пути: первый — начать с конструкций и материалов торцовых уплотнений, чтобы сделать их подходящими для тяжелых условий работы. Стоимость этого подхода относительно высока, но даже в этом случае она не может кардинально решить проблему. После выхода из строя механического уплотнения последствия могут быть серьезными. Другой подход заключается в улучшении рабочей среды за счет вспомогательных объектов. В настоящее время торцовые уплотнения без каких-либо вспомогательных средств в реальной работе встречаются редко. Например, серийное механическое уплотнение, используемое для высокого давления, и механическое уплотнение высокотемпературного насоса должны иметь соответствующие вспомогательные устройства. С помощью вспомогательных средств некоторые суровые рабочие среды могут быть изменены на приемлемое уплотнение, так что характеристики механических уплотнений значительно улучшаются, а диапазоны их применения также расширяются. В следующих главах мы подробно обсудим это.

В предыдущих главах мы уже сделали следующие выводы: с помощью вспомогательных средств некоторые суровые рабочие среды могут быть изменены на приемлемое уплотнение, так что характеристики торцовых уплотнений значительно улучшаются, а диапазоны их применения также расширяются.

Целью вспомогательных устройств является снижение нежелательного повышения температуры, поддержание хорошего состояния смазки между уплотняющими торцами механических уплотнений и обеспечение хорошей работы частей механических уплотнений. В легко испаряемой среде он может обеспечить давление в герметичной полости, чтобы она не испарялась; он может играть роль сохранения тепла и теплоснабжения в уплотнении крионасоса; его также можно использовать для механического уплотнения со средой кристаллизации с твердыми частицами или сильными коррозионными свойствами. Поэтому в некоторых странах вспомогательная система называется системой защиты.

Конечно, рабочая температура, давление и скорость некоторых торцовых уплотнений не слишком высоки, и они могут работать без вспомогательных устройств. Однако с точки зрения стабильности уплотнения и срока службы выгодно использовать вспомогательные средства. Поэтому вспомогательные средства следует рассматривать как неотъемлемую часть механических уплотнений, и следует использовать различные вспомогательные средства в соответствии с различными условиями работы.
В международно признанном стандарте Американского института нефти (центробежный насос API610) содержатся особые положения по этому поводу. Правильный и разумный выбор вспомогательного оборудования важен не только для повышения стабильности и продления срока службы механических уплотнений, но также оказывает определенное влияние на снижение утечек и объем работ по техническому обслуживанию, а также снижение производственных затрат за счет повышения безопасности производства.

Поэтому вспомогательные средства также называют системами защиты циклов, или просто системами уплотнений или системами защиты торцовых уплотнений.
