1. Antecedentes

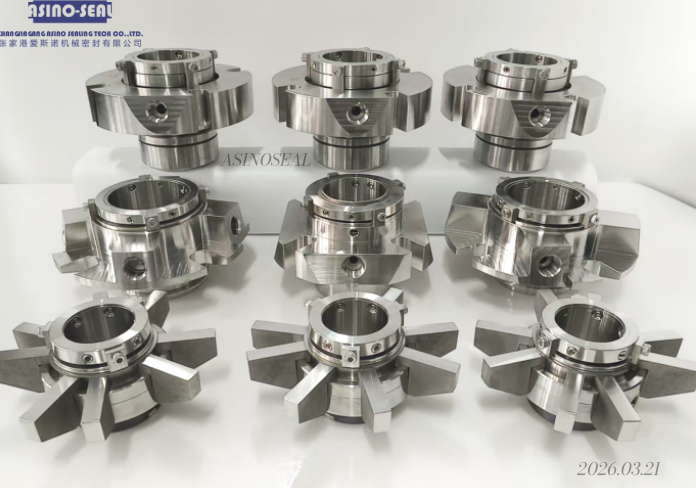

Los tipos de sello mecánico doble adoptan una estructura multi-resorte + de espalda a espalda / serie, que tiene capacidad de sellado redundante y se utiliza ampliamente en condiciones de medios tóxicos, inflamables, explosivos o que contienen partículas. Sus modos típicos de falla incluyen: fricción seca y grietas térmicas de la cara extrema, envejecimiento a alta temperatura del anillo tórico, fatiga y pérdida de elasticidad del muelle, y desgaste de incrustación de partículas.
Los tipos de sello mecánico doble adoptan una estructura multi-resorte + de espalda a espalda / serie, que tiene capacidad de sellado redundante y se utiliza ampliamente en condiciones de medios tóxicos, inflamables, explosivos o que contienen partículas. Sus modos típicos de falla incluyen: fricción seca y grietas térmicas de la cara extrema, envejecimiento a alta temperatura del anillo tórico, fatiga y pérdida de elasticidad del muelle, y desgaste de incrustación de partículas.
2. Cuatro estrategias para prolongar la vida útil
a. Optimización de la estructura y la selección
Priorizar el uso de diseño contenedor + equilibrado: reducir la carga de la cara final, minimizar la generación de calor y mejorar la estabilidad de la adhesión del anillo de sellado;
Los materiales del par de fricción se clasifican y emparejan según las condiciones de trabajo:
Lado medio (alta corrosión/abrasión) → carburo de silicio sinterizado sin presión (SiC);
Lado atmosférico (agua de refrigeración limpia) → Aleación dura;
Prevención de la corrosión de componentes elásticos: se prohíben múltiples muelles para medios altamente corrosivos (que son propensos a la corrosión), y se utilizan tuberías onduladas de Hastelloy para compensar.
a. Optimización de la estructura y la selección
Priorizar el uso de diseño contenedor + equilibrado: reducir la carga de la cara final, minimizar la generación de calor y mejorar la estabilidad de la adhesión del anillo de sellado;
Los materiales del par de fricción se clasifican y emparejan según las condiciones de trabajo:
Lado medio (alta corrosión/abrasión) → carburo de silicio sinterizado sin presión (SiC);
Lado atmosférico (agua de refrigeración limpia) → Aleación dura;
Prevención de la corrosión de componentes elásticos: se prohíben múltiples muelles para medios altamente corrosivos (que son propensos a la corrosión), y se utilizan tuberías onduladas de Hastelloy para compensar.
b. Control preciso del sistema de lavado y aislamiento
El plan de lavado determina el "entorno de vida" sellado y debe coincidir estrictamente con las condiciones de trabajo
Explicación adicional: Si la presión del fluido de aislamiento es menor que la presión de la cámara, la segunda etapa no puede soportar la presión después de que el sello de la primera etapa falla; Si es demasiado alto, acelere la deformación de compresión del anillo tórico. En el sitio, los medidores de presión y las válvulas de regulación deben instalarse en la tubería de agua de sellado del eje para la monitorización en tiempo real.
El plan de lavado determina el "entorno de vida" sellado y debe coincidir estrictamente con las condiciones de trabajo
Explicación adicional: Si la presión del fluido de aislamiento es menor que la presión de la cámara, la segunda etapa no puede soportar la presión después de que el sello de la primera etapa falla; Si es demasiado alto, acelere la deformación de compresión del anillo tórico. En el sitio, los medidores de presión y las válvulas de regulación deben instalarse en la tubería de agua de sellado del eje para la monitorización en tiempo real.
c. Puntos clave de control para la instalación y operación
Precisión del ensamblaje: La tolerancia de salida del eje debe cumplir con la norma, y el ajuste de interferencia entre el asiento de anillo estático y la cubierta debe asegurar el sello de anillo tórico pero no la sobrecarga;
Capacidad de compresión del muelle: La capacidad de compresión de los tipos de sello mecánico doble debe ser el doble de la cara de extremo único (8-12 mm). Si es demasiado alto, causará que el valor fotovoltaico exceda el estándar y el muelle se fatigue prematuramente;
Eliminar la fricción seca: está estrictamente prohibido evacuar la bomba para su funcionamiento; Antes de comenzar, es necesario girar y llenar la cámara de sellado con fluido de aislamiento;
Control de vibración y movimiento: Instale un hombro de bloqueo de tuerca doble para evitar que el movimiento axial del eje de mezcla dañe el anillo tórico.
Precisión del ensamblaje: La tolerancia de salida del eje debe cumplir con la norma, y el ajuste de interferencia entre el asiento de anillo estático y la cubierta debe asegurar el sello de anillo tórico pero no la sobrecarga;
Capacidad de compresión del muelle: La capacidad de compresión de los tipos de sello mecánico doble debe ser el doble de la cara de extremo único (8-12 mm). Si es demasiado alto, causará que el valor fotovoltaico exceda el estándar y el muelle se fatigue prematuramente;
Eliminar la fricción seca: está estrictamente prohibido evacuar la bomba para su funcionamiento; Antes de comenzar, es necesario girar y llenar la cámara de sellado con fluido de aislamiento;
Control de vibración y movimiento: Instale un hombro de bloqueo de tuerca doble para evitar que el movimiento axial del eje de mezcla dañe el anillo tórico.
d. Mantenimiento y gestión del estado
Monitoreo diario:
Ruido de auscultación anormal (rotura del muelle/bloqueo del anillo móvil);
Aumento repentino en la fuga de monitoreo (indicando el envejecimiento del anillo tórico o la falla del ajuste de la cara final);
Reemplazo regular:
Reemplazar el anillo de sellado auxiliar periódicamente (recomendado para el fluoro de goma ≤ 12 meses);
Detección de muelles para atenuación elástica (reemplazar si la fuerza de rebote disminuye en más del 15% después de la compresión)
Monitoreo diario:
Ruido de auscultación anormal (rotura del muelle/bloqueo del anillo móvil);
Aumento repentino en la fuga de monitoreo (indicando el envejecimiento del anillo tórico o la falla del ajuste de la cara final);
Reemplazo regular:
Reemplazar el anillo de sellado auxiliar periódicamente (recomendado para el fluoro de goma ≤ 12 meses);
Detección de muelles para atenuación elástica (reemplazar si la fuerza de rebote disminuye en más del 15% después de la compresión)
3. Conclusiones y sugerencias
Extender la vida útil de los tipos de sello mecánico doble está esencialmente construyendo una "mentalidad de ingeniería de sistemas de sellado": no solo podemos centrarnos en el cuerpo de sellado, sino que también necesitamos controlar en bucle cerrado la presión de lavado, la limpieza del líquido de aislamiento, la vibración del eje, el gradiente de temperatura y los hábitos de funcionamiento.
Extender la vida útil de los tipos de sello mecánico doble está esencialmente construyendo una "mentalidad de ingeniería de sistemas de sellado": no solo podemos centrarnos en el cuerpo de sellado, sino que también necesitamos controlar en bucle cerrado la presión de lavado, la limpieza del líquido de aislamiento, la vibración del eje, el gradiente de temperatura y los hábitos de funcionamiento.
