1. Справочная информация

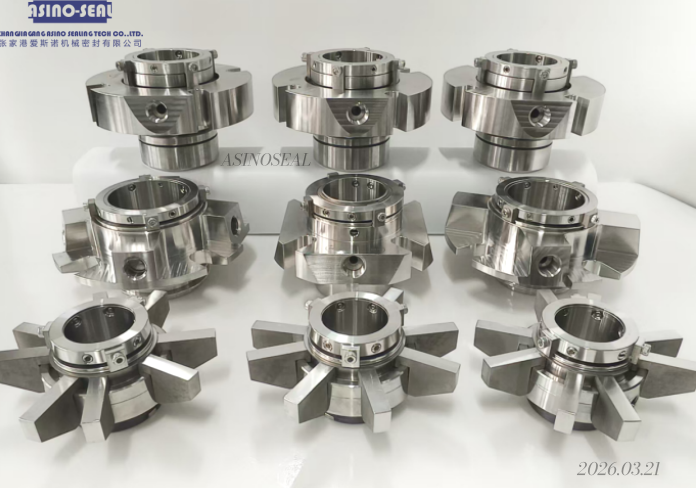

Типы двойного механического уплотнения принимают многопружинную + обратную / серийную структуру, которая имеет избыточную уплотнительную способность и широко используется в токсичных, воспламеняющихся, взрывчатых или содержащих частицы условиях среды. Ее типичные режимы сбоя включают: сухое трение и термическую трещину конечного лица, высокотемпературное старение О-кольца, усталость и потерю эластичности пружины, а также износ встраивания частиц.
Типы двойного механического уплотнения принимают многопружинную + обратную / серийную структуру, которая имеет избыточную уплотнительную способность и широко используется в токсичных, воспламеняющихся, взрывчатых или содержащих частицы условиях среды. Ее типичные режимы сбоя включают: сухое трение и термическую трещину конечного лица, высокотемпературное старение О-кольца, усталость и потерю эластичности пружины, а также износ встраивания частиц.
2. Четыре стратегии продления продолжительности жизни
а. Оптимизация структуры и выбора
Приоритетизировать использование контейнерной + сбалансированной конструкции: уменьшить нагрузку на конечную поверхность, минимизировать генерацию тепла и повысить стабильность адгезии герметического кольца;
Материалы пар трения классифицируются и сопоставляются в соответствии с условиями работы:
Средняя сторона (высокая коррозия/абразия) → карбид кремния без давления (SiC);
Атмосферная сторона (чистая охлаждающая вода) → жесткий сплав;
Предотвращение коррозии эластичных компонентов: для высококоррозионных сред (подверженных коррозии) запрещено множество пружин, а для компенсации используются гофрированные трубы Hastelloy.
а. Оптимизация структуры и выбора
Приоритетизировать использование контейнерной + сбалансированной конструкции: уменьшить нагрузку на конечную поверхность, минимизировать генерацию тепла и повысить стабильность адгезии герметического кольца;
Материалы пар трения классифицируются и сопоставляются в соответствии с условиями работы:
Средняя сторона (высокая коррозия/абразия) → карбид кремния без давления (SiC);
Атмосферная сторона (чистая охлаждающая вода) → жесткий сплав;
Предотвращение коррозии эластичных компонентов: для высококоррозионных сред (подверженных коррозии) запрещено множество пружин, а для компенсации используются гофрированные трубы Hastelloy.
b. Точное управление системой промывания и изоляции
План промывания определяет запечатанную "жизненную среду" и должен строго соответствовать условиям работы
Дополнительное объяснение: Если давление изоляционной жидкости ниже давления камеры, вторая ступень не может выдержать давление после того, как уплотнение первой ступени не работает; Если он слишком высокий, ускорите деформацию сжатия О-кольца. На месте для мониторинга в режиме реального времени необходимо установить датчики давления и регулирующие клапаны на водопровод уплотнения вала.
План промывания определяет запечатанную "жизненную среду" и должен строго соответствовать условиям работы
Дополнительное объяснение: Если давление изоляционной жидкости ниже давления камеры, вторая ступень не может выдержать давление после того, как уплотнение первой ступени не работает; Если он слишком высокий, ускорите деформацию сжатия О-кольца. На месте для мониторинга в режиме реального времени необходимо установить датчики давления и регулирующие клапаны на водопровод уплотнения вала.
с. Ключевые пункты управления для установки и эксплуатации
Точность сборки: допуск выхода вала должен соответствовать стандарту, а помехи между сидением статического кольца и крышкой должны обеспечивать уплотнение О-кольца, но не перегрузку;
Сжательная способность пружины: Сжательная способность типов двойного механического уплотнения должна быть в два раза выше, чем у одного конца (8-12 мм). Если он слишком высокий, это приведет к тому, что фотоэлектрическое значение превысит стандарт, а пружина преждевременно устанет;
Устранить сухое трение: строго запрещено эвакуировать насос для работы; Перед началом необходимо повернуть и заполнить герметическую камеру изоляционной жидкостью;
Контроль вибрации и движения: Установите двойное запирающее плечо гайки, чтобы предотвратить осное движение смешивающего вала от повреждения О-кольца.
Точность сборки: допуск выхода вала должен соответствовать стандарту, а помехи между сидением статического кольца и крышкой должны обеспечивать уплотнение О-кольца, но не перегрузку;
Сжательная способность пружины: Сжательная способность типов двойного механического уплотнения должна быть в два раза выше, чем у одного конца (8-12 мм). Если он слишком высокий, это приведет к тому, что фотоэлектрическое значение превысит стандарт, а пружина преждевременно устанет;
Устранить сухое трение: строго запрещено эвакуировать насос для работы; Перед началом необходимо повернуть и заполнить герметическую камеру изоляционной жидкостью;
Контроль вибрации и движения: Установите двойное запирающее плечо гайки, чтобы предотвратить осное движение смешивающего вала от повреждения О-кольца.
d. Техническое обслуживание и управление состоянием
Ежедневный мониторинг:
Аномальный аускультативный шум (разрыв пружины / блокировка движущегося кольца);
внезапное увеличение утечки мониторинга (указывающее на старение О-кольца или повреждение кончной фитинги);
Регулярная замена:
Периодически заменяйте вспомогательное герметическое кольцо (рекомендуется для фторрезины ≤ 12 месяцев);
Выявление пружины для эластического ослабления (заменить, если сила отскока уменьшается более чем на 15% после сжатия)
Ежедневный мониторинг:
Аномальный аускультативный шум (разрыв пружины / блокировка движущегося кольца);
внезапное увеличение утечки мониторинга (указывающее на старение О-кольца или повреждение кончной фитинги);
Регулярная замена:
Периодически заменяйте вспомогательное герметическое кольцо (рекомендуется для фторрезины ≤ 12 месяцев);
Выявление пружины для эластического ослабления (заменить, если сила отскока уменьшается более чем на 15% после сжатия)
3. Выводы/предложения
Продление срока службы типов двойных механических уплотнений по сути создает "инженерное мышление уплотнения системы": мы не можем сосредоточиться только на уплотнении корпуса, но также должны контролировать давление промывания, чистоту жидкости изоляции, вибрацию вала, градиент температуры и рабочие привычки.
Продление срока службы типов двойных механических уплотнений по сути создает "инженерное мышление уплотнения системы": мы не можем сосредоточиться только на уплотнении корпуса, но также должны контролировать давление промывания, чистоту жидкости изоляции, вибрацию вала, градиент температуры и рабочие привычки.
