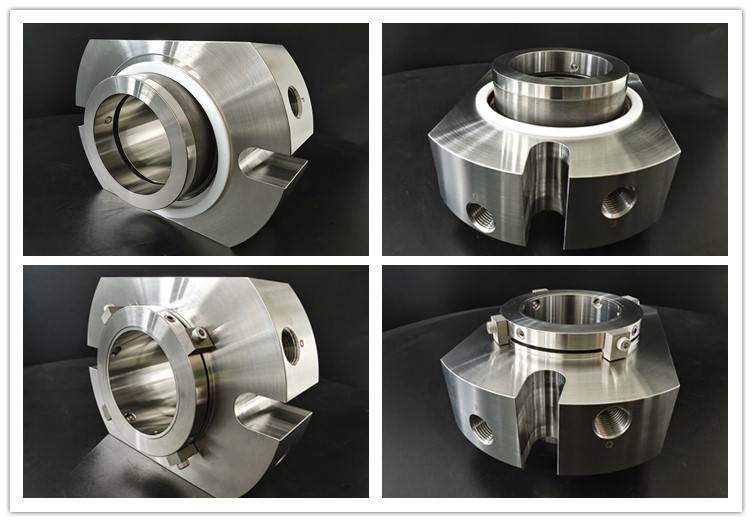

AS-C514 Sello de cartucho único

Modelo: AS-C514

Material: :TC/SIC/China FFKM/Hast-C/SS316
Tamaño:2.4375"
MOQ:1 set
Origen：Zhangjiagang，China

Cantidad:

Descripción del producto

El sello de cartucho AS-C514 es un sello único personalizado con varios muelles que se hicieron según el dibujo del cliente.

Información básica:

Modelo:	AS-C514	Tamaño del eje:	2.4375”
Estructura:	Muelle múltiple	Tipo:	sello único
Presión:	Sello mecánico a presión media	Velocidad:	Sello mecánico de velocidad general
Temperatura:	Sello mecánico temperatura	Estándar:	Estándar
Saldo:	Saldo	Aplicación:	Bomba
MOQ:	1 conjunto	Paquete de transporte:	Cartón o caja de madera
Código HS:	8484200090	Origen:	Zhangjiagang,China

Materiales combinados:

Material de cara giratoria:	TC	Material de cara estacionaria:	SIC
Material de muelle:	Hast-C	Sello secundario:	China FFKM
Piezas de metal:	SS316	Otros:

Descripción de la producción

1. Características

Estándar
El rendimiento de compensación de resorte múltiple es bueno, y la carga de cara final es uniforme
La transmisión compuesta tiene una amortiguación de fricción más baja y una fuerza de transmisión más uniforme
El posicionamiento e instalación del tornillo de fijación son simples y fáciles de ajustar

2. Material
Podemos proporcionar materiales no mencionados anteriormente para satisfacer los requisitos de diferentes ocasiones. Si es necesario, póngase en contacto con la empresa Asino

3. Aplicaciones
Petróleo y gas, químico, metalúrgico, farmacéutico, tratamiento de agua

4.Antecedentes

El sellado mecánico integrado es una forma avanzada de sellado que pre-integra, pre-ensambla y pre-prueba componentes de sellado distribuidos tradicionales como un módulo completo, no es simplemente apilar partes, sino mediante mecanizado de precisión antes de la fábrica para completar todos los parámetros clave (como la compresión de muelles, el paralelismo de la superficie final, el ritmo de la superficie de sellado ≤0,05 mm) de calibración y prueba de presión, para evitar fundamentalmente el riesgo de fugas causado por errores de instalación en el sitio.

a. Composición básica (7 componentes esenciales)
Un conjunto completo de sellado mecánico de cartucho consiste en las siguientes unidades integradas inseparables:
Categoría de componentes
Sello principal Anillo auxiliar (anillo giratorio), anillo estático (anillo fijo)
Sistema de carga elástica Montaje de resorte (tubo multiresorte o ondulado)
Sistema de sellado auxiliar anillo tórico, anillo en V, almohadilla de sellado estático, etc.
Rodamientos estructurales Manguitos de eje, tapas de prensa, carcasas de montaje
Posicionamiento y piezas de accionamiento Bloque de posicionamiento, anti-minorista, anillo de accionamiento
Notas adicionales: El componente también puede integrar módulos de función opcionales tales como canales de enfriamiento/enjuague, rodamientos, etc.

b. Características estructurales y ventajas técnicas
Instalación mínima: no es necesario medir la longitud del trabajo de sellado, no es necesario ajustar la compresión del muelle, no es necesario molir la superficie de sellado en el campo, solo es necesario"establecer → perno de fijación → retirar el localizador"tres pasos se pueden poner en marcha;
Salto de fiabilidad: antes de salir de la fábrica ha completado toda la prueba de presión de la máquina y la prueba de simulación dinámica, arranque o sellado, elimine la"primera fuga de funcionamiento";
Mantenimiento fácil: el reemplazo general reemplaza el mantenimiento local, la inspección de limpieza no necesita quitar la bomba, extraer directamente el conjunto de sello mecánico del cartucho;
Fuerte adaptabilidad: diseño equilibrado (fuerza de muelle para compensar la presión del fluido), estructura de flujo interno, esquema de enjuague personalizable, adecuado para -40 ℃ ~ 400 ℃, ≤4MPa, que contiene partículas / medios corrosivos y otros escenarios duros.

c. Conclusiones/visión general
Los componentes de sellado mecánico integrados son ensamblaje de sellado mecánico de cartucho de precisión completo de fábrica y"paquete de función de sellado"de verificación de rendimiento, integra el anillo dinámico, el anillo estático, el muelle, el sello auxiliar, la manga del eje, la cubierta de la prensa y el mecanismo de posicionamiento siete componentes centrales en un módulo integral inseparable, para eliminar errores de instalación artificiales, garantizar la fiabilidad lista para usar, reducir en gran medida los costos de mantenimiento de todo el ciclo de vida como el objetivo fundamental.

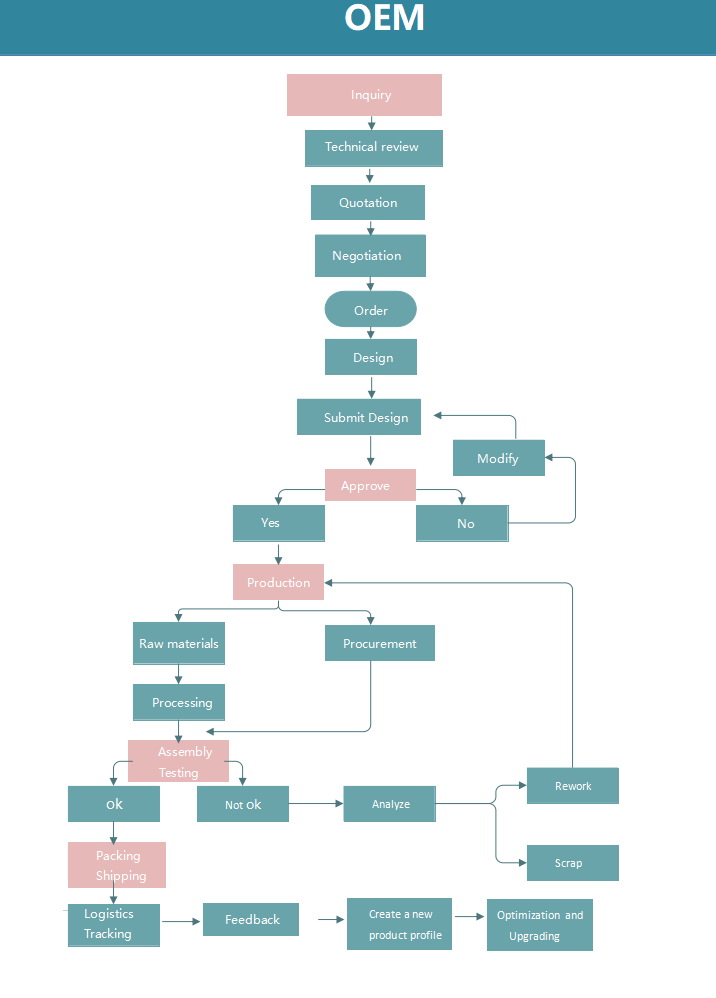

Servicio OEM

Perfil de la empresa

Paquete de envío

Preguntas frecuentes

Pregunta 1: ¿Eres una fábrica o una empresa comercial?
Asinoseal: Somos una fábrica con 3000 ㎡ Área con más de 40 trabajadores

Pregunta 2: ¿Dónde se encuentra su fábrica? ¿Cómo puedo ir allí?
Asinoseal: Nuestra fábrica se encuentra en la ciudad de Zhangjiagang, Suzhou, normalmente el cliente vendrá del aeropuerto de Pudong en Shanghai, lo recogeremos allí desde Shanghai a nuestra fábrica

Pregunta 3 ¿Cómo puedo confiar en su calidad?
Asinoseal: Nuestra empresa pasó ISO9001: 2008, y siga estrictamente este estándar, tenemos un estricto control de calidad de la materia prima al control de calidad antes del envío para garantizar nuestra calidad. La calidad siempre es lo primero en nuestra empresa.

Pregunta 4: ¿Cuándo puedo obtener mi pedido después de colocarlo?
Asinoseal: para el stock uno, 3-7 días, uno no estándar 25-30 días

Pregunta 5: ¿Cuál es el plazo de pago?
Asinoseal: Primera cooperación primera, tiene que ser 100% antes de la producción, pero para la cooperación a largo plazo, podría ajustarse

Pregunta 6: ¿Puede hacer sellos mecánicos de acuerdo con nuestro dibujo?
Asinoseal: Absolutamente sí, esa es nuestra ventaja

Pregunta 7: ¿Cuál es la ventaja del producto de su empresa?
Asinoseal: Sellos del agitador, sellos del cartucho y sellos de fuelle metálico, siempre tenemos buen precio y calidad
