Cómo comprobar los tipos de sello de bomba
Método de identificación de los tipos de sello de bomba
Para comprobar los tipos de sello de bomba, se puede hacer un juicio completo a través de los siguientes métodos, combinados con datos de equipo, observación estructural y análisis de parámetros técnicos:

1. Búsqueda basada en la información del producto
Consulte el manual: El manual del producto o el manual técnico de la bomba generalmente indican claramente los tipos de sello de la bomba, como"sellos mecánicos","sello de embalaje", etc., que es la forma más directa.
Visualización de los parámetros de la placa: Algunas placas de la bomba o marcas del cuerpo pueden contener información relacionada con el sellado, como el modelo con"M"(sellos mecánicos) que representa sellos mecánicos y"G"(embalaje de glándulas) que representa el sello de embalaje.

2. A juzgar por las características estructurales

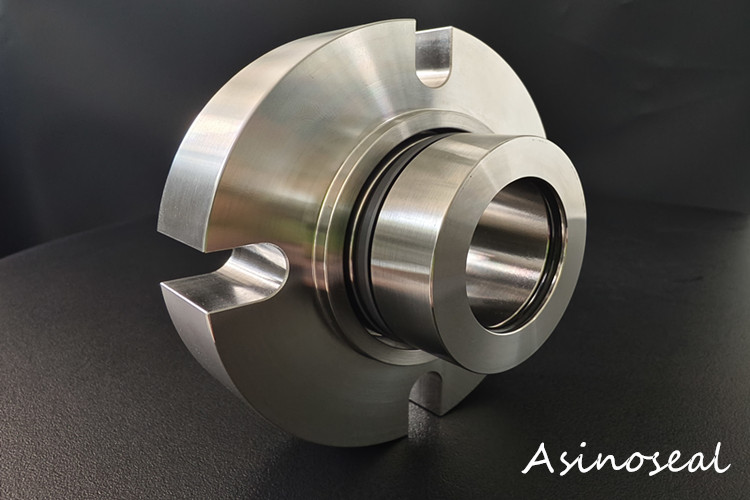

Sello mecánico: Hay una cámara de sellado independiente en la conexión entre el eje de la bomba y el cuerpo de la bomba, generalmente con componentes como muelles, anillos móviles y anillos estacionarios. La estructura es relativamente compacta, y la apariencia es principalmente componentes circulares hechos de materiales metálicos o cerámicos.
Sello de embalaje: Hay glándulas de embalaje obvias y pernos de compresión en el área de sellado del eje, y se pueden observar materiales de embalaje flexibles (como grafito, amianto, etc.) llenados en la caja. La estructura es relativamente simple, y la glándula necesita ser apretada regularmente durante el mantenimiento.
Sello magnético: No hay estructura de penetración directa del eje, y hay un manguito de aislamiento entre el cuerpo de la bomba y el motor. Se transmite a través del acoplamiento magnético, y no hay componente de sellado obvio en el exterior. Es adecuado para ocasiones sin requisitos de fugas.
Otros tipos: sellos de anillo tórico (comúnmente utilizados en áreas de sellado estático como conexiones de brida), sellos de junta (utilizados para superficies de junta del cuerpo de la bomba), etc., se pueden juzgar observando la forma y la posición de instalación de los sellos.



3. Inferencia basada en escenarios de aplicación
Medios de alta presión / corrosivos: Las bombas químicas y otros equipos comúnmente utilizados en entornos de alta presión o altamente corrosivos a menudo usan sellos mecánicos o sellos magnéticos para garantizar la sellabilidad.
Condiciones de baja presión/temperatura ambiente: Las bombas de agua ordinarias pueden usar sellos de embalaje, que son rentables y fáciles de mantener.
Sin requisito de fugas: para industrias como alimentos y medicina, se prefieren sellos magnéticos o sellos de gas seco.

4. Consulte a profesionales o fabricantes
Si los métodos anteriores todavía no pueden determinar, se puede poner en contacto con el fabricante o proveedor de la bomba para proporcionar información como el modelo de equipo y fotos, y el personal técnico puede ayudar en la identificación de 1.
Comparación de las características típicas de diferentes tipos de sellado
Tipos de sello de bomba, características estructurales, escenarios aplicables, puntos clave de identificación
Los sellos mecánicos incluyen un anillo dinámico, un anillo estático y un muelle. La cámara de sellado independiente está equipada con un componente circular metálico/cerámico en el extremo del eje para medios de alta presión, alta temperatura y altamente corrosivos.
Embalaje de sellado de relleno de caja + glándula + embalaje flexible, que necesita ser ajustado regularmente con pernos a la baja presión, temperatura ambiente y sellado de eje medio no corrosivo de la glándula de embalaje
Sello magnético sin estructura de penetración del eje, transmisión de acoplamiento magnético sin requisitos de fugas, cuerpo de bomba de alta pureza media y motor con manguito de aislamiento
Anillo de goma de sellado de anillo tórico incrustado en la ranura, con sección circular para sellado estático (brida, junta) y anillo de sellado circular elástico
A través de los métodos anteriores, se pueden determinar sistemáticamente los tipos de sello de bomba para garantizar la precisión del mantenimiento y la selección del equipo.Si usted quiere ver otros productos, pls ver este sitio web &www.aefluidtec.com/spa/index.html
