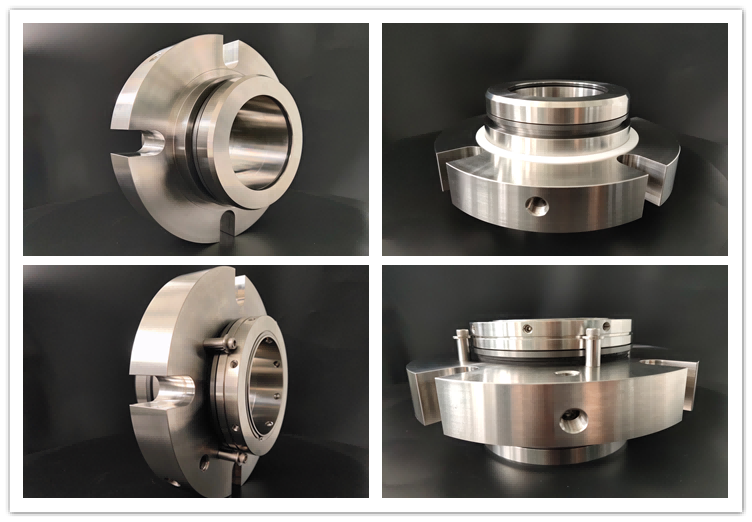

AS-C483 Sello de cartucho doble

El sello de cartucho AS-C483 es un sello doble personalizado con múltiples muelles que se hicieron según el dibujo del cliente.



Principio de trabajo del sello mecánico para la bomba de agua
El sello mecánico de la bomba de agua es un dispositivo utilizado para prevenir la fuga de líquido del espacio entre el eje giratorio y la carcasa de la bomba. El sello mecánico de la bomba de agua consiste principalmente en las siguientes partes: anillo dinámico, anillo estático, elemento elástico, elemento de transmisión y anillo de sellado auxiliar.
principio de trabajo del sello mechnical de la bomba de agua
Cara extrema de sellado: La parte central de un sello mecánico es la cara extrema de sellado compuesta por un anillo móvil y un anillo estacionario. El anillo móvil está fijado en el eje y gira junto con el eje; El anillo estacionario está fijado en la carcasa de la bomba y permanece estacionario. Las caras extremas de estos dos anillos están en contacto entre sí, formando una superficie de sellado.
Elemento elástico: El elemento elástico (como un muelle) proporciona fuerza de precarga, haciendo que las caras extremas del anillo móvil y el anillo estacionario encajen bien, asegurando de este modo el efecto de sellado. Cuando la superficie de sellado se desgasta, la fuerza elástica del elemento elástico puede compensar automáticamente este desgaste, manteniendo la superficie de sellado en estrecho contacto en todo momento.
Anillo de sellado auxiliar: Los anillos de sellado auxiliares (como anillos tóricos o V) se utilizan entre el anillo móvil y el eje, entre el anillo estacionario y la cubierta de sellado, y entre la cubierta de sellado y la carcasa para resolver los problemas de sellado en estas áreas y prevenir fugas medias.
Película líquida lubricante: En dispositivos de sellado mecánico, el agua de sellado del eje a presión no solo evita la fuga de agua a alta presión, sino que también se presiona en los anillos dinámicos y estáticos para mantener el flujo de una capa de película líquida lubricante, evitando de este modo que las caras extremas de los anillos dinámicos y estáticos entre en contacto. Debido a la película de flujo muy delgada y al estar sometida a agua a alta presión, casi no hay fugas.
características estructurales del sello mecánico de la bomba de agua
Anillo dinámico y anillo estático: La dureza del material del anillo dinámico y el anillo estático es diferente, con un material más duro (como acero, aleación dura de superposición, cerámica, etc.) y el otro material más suave (como grafito o relleno de grafito). Esta combinación puede reducir el desgaste y prolongar la vida de sellado. Elemento elástico: La función principal del elemento elástico es proporcionar fuerza de precarga, haciendo que la cara final de sellado se ajuste bien. Además, puede compensar automáticamente el desgaste de la cara extrema de sellado y mantener el rendimiento de sellado.
Anillo de sellado auxiliar: El anillo de sellado auxiliar se utiliza para resolver los problemas de fuga entre el anillo dinámico y el eje, el anillo estático y la cubierta de sellado, y la cubierta de sellado y la carcasa, asegurando el efecto de sellado de todo el sistema de sellado mecánico.
ventaja
estructura fiable de la bomba de agua: el sello mecánico puede limitar las fugas a un rango muy pequeño, incluso invisible a simple vista.
Larga vida útil: Bajo condiciones de trabajo normales, la vida útil de los sellos mecánicos es generalmente de 1 a 2 años, y en casos especiales, puede llegar a 5 a 10 años.
Sin necesidad de ajuste: Los sellos mecánicos dependen de la fuerza del muelle y la presión del fluido para mantener el contacto automáticamente, y no hay necesidad de ajustar la fuerza de compresión durante la operación como los sellos de embalaje suave.
Buen rendimiento antivibración: Los sellos mecánicos son insensibles a la vibración, la desviación y la desviación del eje giratorio y el eje a la cámara de sellado.
Baja pérdida de energía: en comparación con los sellos de embalaje, los sellos mecánicos reducen significativamente la pérdida de energía.
Amplia aplicabilidad: Los sellos mecánicos son adecuados para sellar a alta temperatura, baja temperatura, alta presión, vacío, diferentes frecuencias de rotación, así como varios medios corrosivos y medios abrasivos.
En resumen, el sello mecánico de la bomba de agua ha logrado un efecto de sellado eficiente y fiable a través del diseño estructural preciso y la selección de materiales, y se utiliza ampliamente en equipos de transporte de líquidos en diversas condiciones de trabajo.
