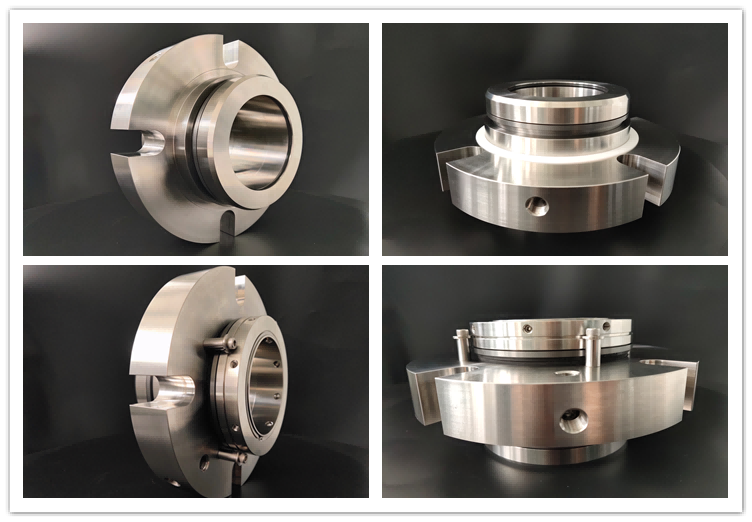

AS-C483 Двойная уплотнение картриджа

Уплотнитель картриджа AS-C483 является настроенным двойным уплотнением с несколькими пружинами, которые сделаны согласно чертежу клиента.





Принцип работы механического уплотнения для водного насоса
механическое уплотнение насоса воды - это устройство, используемое для предотвращения утечки жидкости из разрыва между вращающимся валом и корпусом насоса. Механическое уплотнение водного насоса в основном состоит из следующих частей: динамическое кольцо, статическое кольцо, эластичный элемент, элемент передачи и вспомогательное уплотнительное кольцо.
Принцип работы механического уплотнения водного насоса
Уплотнительная конечная сторона: Основная часть механического уплотнения является уплотнительной конечной стороной, состоящей из движущегося кольца и стационарного кольца. Движимое кольцо закреплено на вале и вращается вместе с валом; Стационарное кольцо закрепляется на корпусе насоса и остается стационарным. Конечные лица этих двух кольцев находятся в контакте друг с другом, образуя герметическую поверхность.
Эластический элемент: Эластический элемент (например, пружина) обеспечивает предварительную нагрузку, делая конечные лица движущегося кольца и стационарного кольца плотно вписывающимися, тем самым обеспечивая герметический эффект. Когда уплотнительная поверхность изнашивается, эластическая сила эластического элемента может автоматически компенсировать этот износ, поддерживая уплотнительную поверхность в тесном контакте во все время.
Помощное уплотнительное кольцо: Помощные уплотнительные кольца (такие как О-кольца или V-кольца) используются между движущимся кольцом и валом, между стационарным кольцом и уплотнительной крышкой, а также между уплотнительной крышкой и корпусом для решения проблем уплотнения в этих областях и предотвращения средней утечки.
Смазочная жидкая пленка: в механических уплотнительных устройствах уплотнительная вода вала под давлением не только предотвращает утечку воды под высоким давлением, но и давит в динамические и статические кольца, чтобы поддерживать поток слоя смазочной жидкой пленки, тем самым предотвращая контакт конечных лиц динамических и статических кольц. Из-за очень тонкой поточной пленки и подвергаемости воде высокого давления почти нет утечки.
конструктивные характеристики механического уплотнения водного насоса
Динамическое кольцо и статическое кольцо: Твердость материала динамического кольца и статического кольца отличается, при этом один материал является более твердым (например, сталь, твердый сплав, керамика и т. д.), а другой материал является более мягким (например, графит или графитная наполнитель). Эта комбинация может уменьшить износ и продлить срок службы герметизации. Эластический элемент: Основная функция эластичного элемента заключается в обеспечении предварительной нагрузки, что делает плотно вписывающуюся конечную сторону герметизации. Кроме того, он может автоматически компенсировать износ герметического конца и поддерживать герметические характеристики.
Вспомогательное герметическое кольцо: вспомогательное герметическое кольцо используется для решения проблем утечки между динамическим кольцом и валом, статическим кольцом и герметической крышкой, герметической крышкой и корпусом, обеспечивая герметический эффект всей механической герметической системы.
преимущество
Надежная структура насоса воды: механическое уплотнение может ограничить утечку до очень небольшого диапазона, даже невидимого невооруженным глазом.
Длинный срок службы: В нормальных условиях работы срок службы механических уплотнений обычно составляет от 1 до 2 лет, а в особых случаях он может достигать от 5 до 10 лет.
Нет необходимости в регулировании: Механические уплотнения полагаются на силу пружины и давление жидкости для автоматического поддержания контакта, и нет необходимости регулировать силу сжатия во время работы, как мягкие уплотнения упаковки.
Хорошая антивибрационная производительность: Механические уплотнения нечувствительны к вибрации, отклонению и отклонению вращающегося вала и вала к герметической камере.
Низкая потеря мощности: по сравнению с уплотнениями упаковки, механические уплотнения значительно уменьшают потерю мощности.
Широкая применимость: Механические уплотнения подходят для уплотнения высокой температуры, низкой температуры, высокого давления, вакуума, различных частот вращения, а также различных коррозивных сред и абразивных сред.
В целом, механическое уплотнение водного насоса достигло эффективного и надежного уплотнения благодаря точной конструкции и выбору материала и широко используется в оборудовании для перевозки жидкости в различных условиях работы.
