Из каких материалов изготавливают пружины торцевых уплотнений

Пружина механического уплотнения должна иметь достаточную прочность, быть устойчивой к коррозии в среде и не иметь или иметь незначительное ослабление жесткости при длительном использовании при рабочей температуре. Обычно используемыми пружинными материалами являются фосфористая бронза, бериллиевая медь, 65Mn, 60Si2Mn, 50CrV, 3Cr13, 4Cr13, 1Cr18Ni9Ti, Cr18Ni12Mo2Ti и т. д. Пружины из фосфористой бронзы и бериллиевой меди используются в нефти и морской воде; пружины из углеродистой стали подходят для использования в неагрессивных средах при нормальной температуре; 50CrV в основном используется в высокотемпературных масляных средах, хромированная сталь используется в слабых коррозионных средах; нержавеющая сталь 1Cr18Ni9Ti и Cr18Ni12Mo2Ti может использоваться в агрессивных средах, таких как разбавленная азотная кислота, уксусная кислота и мочевина, а для некоторых сильных кислот требуются меры по нанесению покрытия.

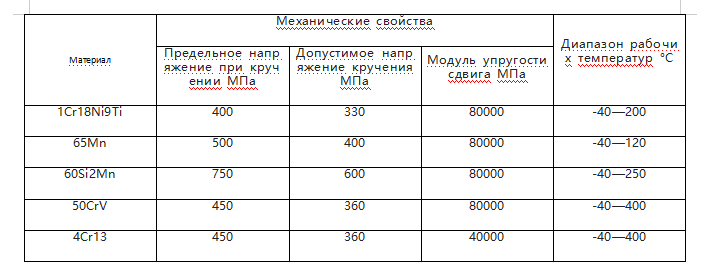

В следующей таблице приведены соответствующие данные о материалах основных пружин для справки при изготовлении механических уплотнений.
