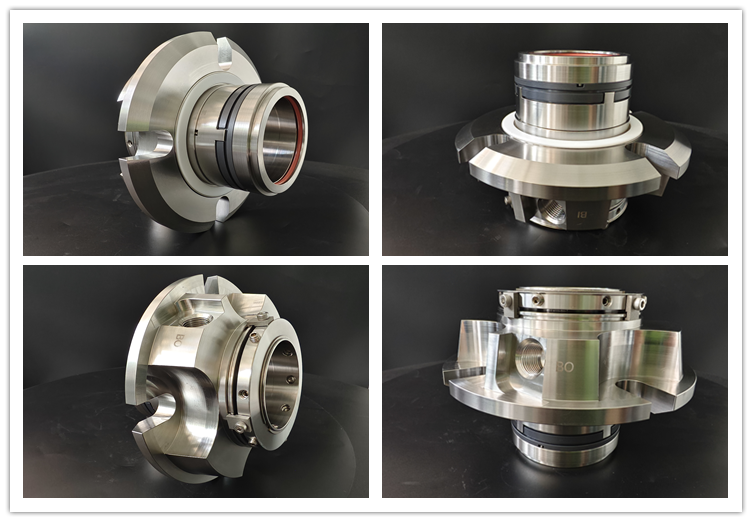

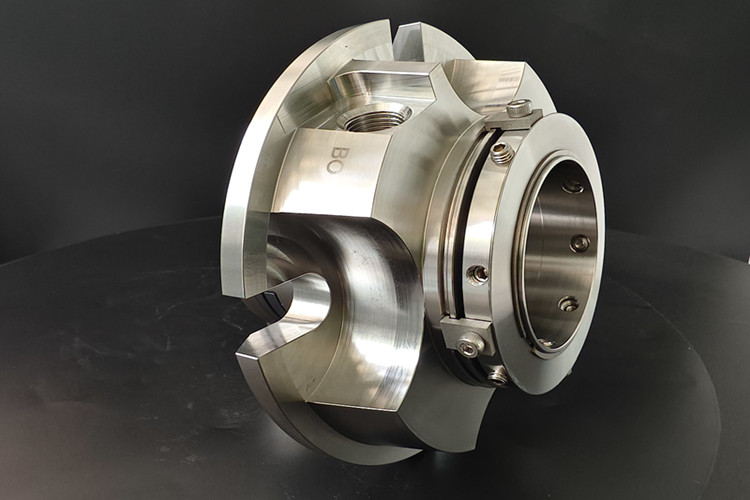

AS-C488 Двойная уплотнение картриджа

Особенности структуры:

Комбинированные материал：

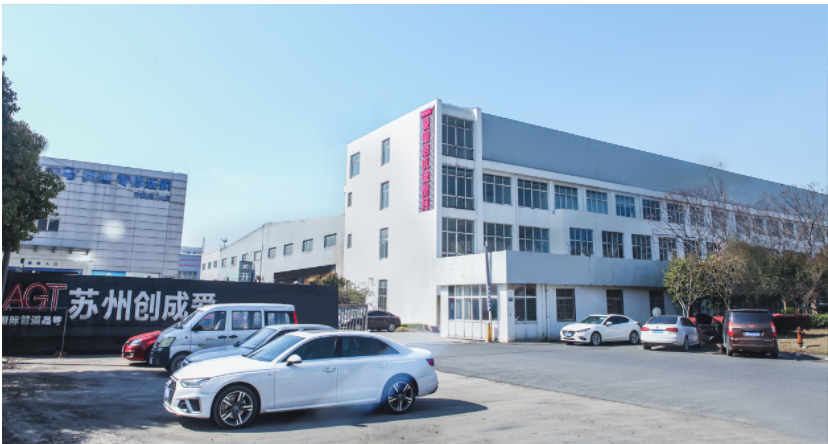

О нас:

Справочная информация:

Состав конструкции и принцип работы механического уплотнения с волновой пружиной
Механическое уплотнение с волновой пружиной является композитным компонентом, который интегрирует эластичную функцию и герметические характеристики волновой пружины. Его основная структура включает пять основных компонентов: волновой пружины, динамического кольца, компенсирующего элемента, статического кольца и герметического рукава. Динамическое кольцо установлено на внешней стороне вала и может двигаться вдоль осивого направления. Статическое кольцо демонтируется и соединяется со внутренней стороной герметического рукава, а два образуют основную герметическую структуру через контакт и сотрудничество. В качестве ключевого эластичного компонента пружина волновой формы состоит из нескольких накладных отдельных частей, окружающих движущееся кольцо и верхнее плавающее кольцо. Плавающее кольцо и статическое кольцо скользят вместе и могут деформироваться вместе с осивым движением движущегося кольца, достигая функции компенсации герметизации.
Конструкция плавающего кольца далее оптимизирует герметические характеристики, с его соединительной основой и фиксированной единицей, конец фитинга встроенный внутри статического кольца, а закрытый конец в контакте с герметическим рукавом через герметическое резиновое кольцо, образуя несколько герметических интерфейсов. Между вращающимся кольцом движущегося кольца и корпусом вала существует вспомогательное герметическое кольцо, которое взаимодействует с предварительной напряжительной силой компенсирующего элемента для обеспечения стабильности герметизации в динамических условиях работы.

1. Преимущества производительности и сценарии применения механического уплотнения с волновыми пружинами
（1). Основные преимущества производительности
Значительная эффективность пространства: общая высота волновой пружины составляет всего 50% от традиционной круговой проволочной пружины, которая может уменьшить размер пространства герметического компонента до 50%, особенно подходит для сценариев с ограниченным осивым или радиальным пространством.
Выдатная компенсационная способность: Благодаря эластической деформации пружины волновой формы она может автоматически компенсировать износ и сбой движущегося кольца или ошибки сборки, эффективно продлевая срок службы уплотнения. Например, при уплотнении водного насоса его равномерная и стабильная эластичность может уменьшить утечку уплотнения воды, снижение давления пружины и износ трения.
Сильная устойчивость к погоде: Изготовлен из материала из нержавеющей стали 17-7PH, он может поддерживать коррозионную устойчивость при 200 ℃, и после обработки пассивации, он имеет как красоту, так и долговечность.
(2). Типичные области применения
Жидкомеханические уплотнения: такие как система уплотнения вала водяных насосов и масляных насосов, используют характеристики компенсации предварительного напряжения волновой пружины для уменьшения утечки и повышения долговечности оборудования.
Подшипник и сцепление: в качестве эластичного элемента подшипника, он может гибко соединить подшипник и рукав и поглощать радиальную силу, созданную эксцентричностью через эластическую деформацию.
Клапаны высокого давления: обеспечить точные коэффициенты пружины в клапанах для снижения давления и клапанах жидкости для обеспечения стабильного герметического давления и адаптации к динамическим изменениям давления.

2. Факторы, влияющие на срок службы механического уплотнения с волновыми пружинами и предложения по оптимизации
(1). ключевые факторы
Соотношение сжатия к напряжению: при использовании на минимальной рабочей высоте (максимальное сжатие), срок службы составляет около 10000 раз; Снижая сжатие более чем на 50%, теоретическая продолжительность жизни может быть продлена до 1 миллиона циклов.
Усталость материала: Усталость материала из нержавеющей стали 17-7PH превосходит углеродную сталь, и его срок службы может быть продлен, контролируя соотношение напряжения (фактическая прочность напряжения / материала) ниже 0,7.
(2). Используйте предложения по оптимизации
Управление графиком работы: Чтобы избежать находиться в состоянии максимального сжатия в течение длительного времени, рекомендуется использовать в диапазоне 50% -80% сжатия конструкции.
Регулярное обслуживание и осмотр: в ответ на износ компонентов движущегося кольца, деформация волнового пружинового плавающего кольца контролируется для определения размера компенсации уплотнения, а стареющее уплотнение резинового кольца своевременно заменяется.
Адаптивные рабочие параметры: в высокотемпературных или коррозивных условиях необходимо объединить обработку пассивацией и фторрезиновые уплотнения для обеспечения стабильности в температурном диапазоне от -50 ℃ до 200 ℃.

3. Ключевые моменты подготовки и обслуживания механического уплотнения с волновыми пружинами
(1). Характеристики процесса подготовки
Традиционный процесс штампования имеет такие проблемы, как низкое использование материала (круговое штампование генерирует большое количество отходов) и необходимость дополнительной шлифовки штамповых краев. Волновая пружина в новых герметических компонентах часто использует технологию формирования непрерывной намотки для уменьшения резки металлического волокна и улучшения срока службы эластической усталости.
(2). Стандарты чистки и обслуживания
Обработка небольших и средних партий: замочить в растворе стирального средства в течение 10 минут, а затем вручную протереть, чтобы удалить поверхностные пятна масла.
Масштабное производство: Используйте водоразменяющие средства или специализированные чистящие средства для очистки, балансирования блеска и чистоты и избежания остаточных примесей, влияющих на адгезию герметической поверхности.
Благодаря конструктивным инновациям и оптимизации материалов механическое уплотнение с волновыми пружинами продемонстрировало незаменимые преимущества в уплотнении плотного пространства, динамической компенсации и других сценариях. Их продолжительность службы и производительность могут быть дальше улучшены за счет научного отбора и управления рабочим состоянием.Если вы хотите посмотреть другие продукты, пожалуйста посмотрите этот сайт &www.aefluidtec.com/ru/index.html
