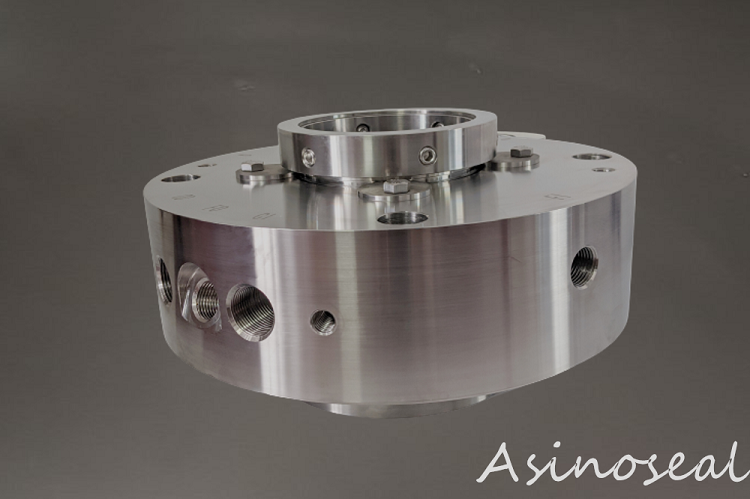

AS-C429 Индивидуальное механическое уплотнение с одинарным картриджем

AS-C429 Индивидуальное механическое уплотнение с одинарным картриджем

Модель: AS-C429

количество:

Описание продукта

Это уплотнение представляет собой одинарное уплотнение в виде картриджа, изготовленное по чертежу.

Базовые знания：

Текст научной работы на тему «Трансформация торцового уплотнения и схемы промывки уплотнения высокоопасного насоса среднего класса»Циркуляционный насос нефтешлама в нижней части колонны каталитического фракционирования является ключевым оборудованием установки каталитического крекинга на нефтеперерабатывающем заводе.Насос на определенной установке представляет собой одноступенчатый консольный центробежный насос одностороннего всасывания.Модель насоса 200ZPY450;дебит 376 м3/ч, напор 150 м;входное давление 0,2 МПа, выходное давление 2,0 МПа, среда - нефтешлам;температура составляет 340 ℃, используется механическое уплотнение сильфонного типа.Перекачиваемая среда шламового насоса имеет высокую температуру и высокую плотность (840~1010 кг/м3) и содержит твердые частицы, такие как катализаторы (Al2O3 и SiO2) в относительно высокой концентрации, с максимальной концентрацией до 25 г./л.Эти твердые частицы имеют сильную адсорбцию и прилипают к сильфону механического уплотнения, вызывая осаждение большого количества частиц катализатора в желобах сильфона, вызывая потерю эластичности сильфона, что приводит к частым протечкам механического уплотнения и вызываетбольшие скрытые опасности для долговременной работы устройства.Путем анатомического анализа разборки и ремонта вышедшего из строя механического уплотнения установлено, что основными причинами выхода из строя и негерметичности механического уплотнения являются следующие:1.2.1.Технологическая операция приводит к выходу из строя механического уплотненияВо время ежедневного запуска и остановки давление на входе шламового насоса по эксплуатационным причинам, колебания давления на входе шламового насоса сильно колебались, вызывая ненормальные явления, такие как пульповые насосы, паровая эрозия и давление, которые вызывалибольшая осевая сила разделила контактную поверхность подвижного и статического кольца, что привело к протечке самолета.При ежедневной эксплуатации перекачиваемая среда масляного шламового насоса содержит частицы катализатора ион попадает на торцевые поверхности пары трения механического уплотнения для шлифования, что приводит к закоксовыванию, нагару и твердым частицам катализатора внутри сильфона механического уплотнения, что приводит к потере эластичности сильфона и сильному износу уплотняющей поверхности и, как следствие, выходу из строя.устройство механического уплотнения.1.2.2.Выход из строя торцевого уплотнения, вызванный установкой и эксплуатацией оборудованияУсловия трения между уплотняющими торцами вращающейся поверхности и неподвижным седлом механического уплотнения являются основным фактором, влияющим на срок службы уплотнения механического уплотнения.При монтаже и эксплуатации маслошламового насоса торцовое уплотнение имеет следующие виды отказов:(1) Неправильная установка приводит к утечке через механическое уплотнение.При установке механического уплотнения величина сжатия слишком велика, что приводит к сильному износу и царапинам на торцах фрикционной пары механического уплотнения;уплотнительное кольцо вращающейся поверхности слишком тугое, и пружина не может отрегулировать осевое плавание вращающейся поверхности;уплотняющая поверхность стационарного седла слишком свободна, и когда вращающаяся поверхность перемещается в осевом направлении, стационарное седло оторвется от седла неподвижного седла.(2) Утечка через механическое уплотнение из-за потери пленки смазочного масла на торцевой поверхности уплотнения.Из-за наличия уплотнительной нагрузки на торцевых поверхностях механического уплотнения возникает сухое трение при запуске насоса, когда в камере уплотнения не хватает жидкости, что приводит к протечке механического уплотнения;давление среды ниже давления насыщенного пара, из-за чего пленка жидкости на торцах уплотнения испаряется и теряет смазку, что приводит к утечке через механическое уплотнение.(3) Утечка через механическое уплотнение, вызванная промывкой механического уплотнения.По сравнению с одинарным механическим уплотнением тандемное механическое уплотнение имеет следующие преимущества:(1) Он подходит для сред с высоким уровнем риска, таких как токсичные и вредные, и может обеспечить нулевое переполнение среды, снижая риск утечки опасных сред в атмосферу.(2) Функция двойной защиты: при выходе из строя основного уплотнения вторичное уплотнение может играть роль основного уплотнения за короткое время.(3) С помощью реле давления и реле уровня жидкости можно отслеживать выход из строя механического уплотнения в режиме реального времени.2.2.Принцип работы и характеристики схемы промывки уплотнений API 32+53BПринцип работы схемы API 32+53B: внешняя система трубопроводов обеспечивает буферную жидкость для вторичного уплотнения герметичного серийного уплотнения, а накопительный бак подушки безопасности с предварительным давлением обеспечивает давление в системе циркуляции, как показано.Аккумулятор обеспечивает буферную жидкость (уплотняющую жидкость) для двойного механического уплотнения под давлением, а теплообменник используется для охлаждения буферной жидкости.

Его основные преимущества: подходит для высокотемпературных условий работы и подает чистую промывочную жидкость снаружи, отличную от самопромывки;Удалите частицы примесей на уплотняющих торцах механического уплотнения, чтобы очистить уплотнение;давление уплотняющей жидкости выше, чем давление среды, чтобы обеспечить нулевой выброс технологической среды;система оснащена датчиком давления, который может вовремя обнаружить нарушение герметичности;при выходе из строя первичного уплотнения вторичное уплотнение выполняет функцию основного уплотнения и повышает уровень безопасности эксплуатации оборудования.3. ЗаключениеПосле вышеуказанной модификации нефтешламовый насос P208 в нижней части колонны фракционирования установки каталитического крекинга находится в хорошем состоянии, а механическое уплотнение находится в стабильном состоянии, что эффективно устраняет скрытую опасность уплотнения насоса высокого риска.утечка опасных сред, выбрасываемых в атмосферу.Подводя итог вышеизложенным модификациям, можно сделать следующие выводы:(1) Механическое уплотнение представляет собой механическое уплотнение двойного сильфонного типа.Когда первичное уплотнение выходит из строя, вторичное уплотнение выполняет функцию основного уплотнения.По сравнению с одинарным уплотнением, двойное безнапорное уплотнение может снизить риск утечки контура и повысить уровень безопасности эксплуатации оборудования;(2) Функция вспомогательной системы механического уплотнения состоит в том, чтобы принять рабочий режим промывки, циркуляции и тепловой конвекции для контроля параметров температуры и смазки механического уплотнения, создания идеальной рабочей среды для механического уплотнения, повышения надежности.механическое уплотнение и продлить срок службы;эффективно улучшить работу механического уплотнения и обеспечить важную гарантию долгосрочной работы механического уплотнения насоса для среды с высоким уровнем риска.
