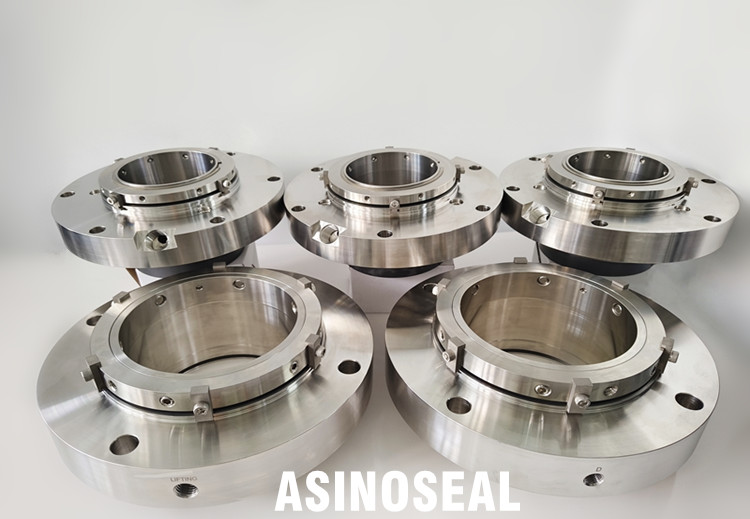

Cómo determinar los tipos de sello mecánico doble

1. Clasificación de los métodos de disposición del cepillo de masaje
Este es el criterio más crucial para el juicio, que afecta directamente a la estructura de la instalación y las características de rendimiento.
Tipo, características estructurales, cámara de sellado, estado de presión, escenarios típicos de aplicación, fuente
Dos anillos móviles miran hacia fuera, con el anillo estacionario en el medio, formando una estructura "dinámica estática | dinámica estática". A menudo es un sello doble presurizado, con la presión del líquido de sellado más alta que la presión media, y se utiliza ampliamente, como en unidades de recuperación de azufre.
La disposición cara a cara de dos anillos móviles, que forman una estructura "estática dinámica | dinámica estática", se puede utilizar en situaciones en las que hay espacio de instalación limitado para sistemas de sellado sin presión o de baja presión
Tipo tándem con dos conjuntos de sellos de extremo único dispuestos en la misma dirección, el diseño sin contacto es generalmente un sello doble libre de presión. Después de que la primera etapa falla, la segunda etapa todavía puede funcionar en escenarios de altos requisitos de seguridad, como bombas de metanol de alta temperatura.
 (Explicación adicional) El tipo de espalda a espalda es actualmente la forma más ampliamente utilizada de sello mecánico de doble extremo, a menudo denominado "sello de doble extremo" en un sentido estrecho.

2. Clasificar tipos de sello mecánico doble según el estado de presión de la cámara sellada
Según si el líquido de sellado está presurizado externamente, se puede dividir en dos tipos:
Sello de cara de doble extremo de presión:
La presión de sellado introducida externamente es mayor que la presión media (generalmente 0,05-0,15 MPa más alta), lo que puede prevenir eficazmente fugas medias y mejorar las condiciones de lubricación. Adecuado para medios volátiles y tóxicos.
Sello de cara doble extremo sin presión:
La presión dentro de la cámara sellada es igual o ligeramente inferior a la presión atmosférica. Cuando el sello principal se filtra, puede ser detectado por una alarma de nivel de líquido o aumento de presión. La seguridad es un poco menor pero el sistema es sencillo.

3. Clasificar tipos de sello mecánico doble por dirección estructural
Sello axial de cara de doble extremo: Dos pares de caras de extremo de sellado están dispuestos en secuencia a lo largo de la dirección del eje, con una estructura compacta.
Sello radial de doble extremo: Las caras extremas de sellado están distribuidas en forma circular en la dirección radial, ocupando poco espacio axial y adecuadas para situaciones en las que las dimensiones axiales son limitadas.

4. Si utilizar el diseño modular
Los sellos mecánicos modernos de doble extremo a menudo adoptan una estructura modular, que preinstala todos los componentes en una unidad para facilitar la instalación y garantizar la calidad del montaje. Se puede determinar si se trata de un tipo de contenedor observando si hay piezas de posicionamiento, tableros de cartón generales y otras estructuras.

sugerencia
Para determinar con precisión el tipo de sellado mecánico de doble cara utilizado en un dispositivo, se recomienda:
Ver la información técnica del equipo o el manual del modelo de sellado;
Observar la estructura física (como diagramas de desmontaje o fotos) para determinar si es cara a cara o cara a cara;
Compruebe la presencia de tanques de sellado externos, dispositivos de regulación de presión y sistemas de alarma para determinar si hay un sistema de presión o sin presión;
Si no está seguro, póngase en contacto con el fabricante para proporcionar un diagrama de diseño de sellado para confirmación.
