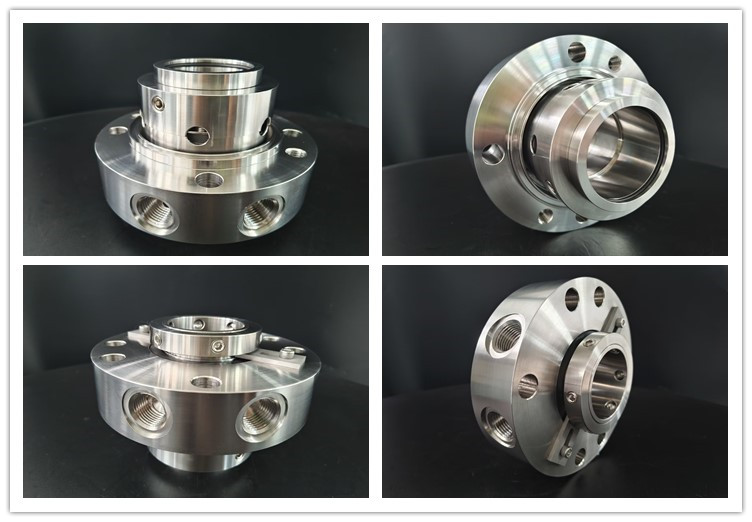

AS-C509 Sello de cartucho único

• Diseño estandarizado
• El rendimiento de compensación de muelles múltiples es bueno, y la carga de cara final es uniforme
• La transmisión compuesta tiene una amortiguación de fricción más baja y una fuerza de transmisión más uniforme
• El posicionamiento y la instalación del tornillo de fijación son sencillos y fáciles de ajustar

2. Material
Podemos proporcionar materiales no mencionados anteriormente para satisfacer los requisitos de diferentes ocasiones. Si es necesario, póngase en contacto con la empresa Asino

3. Aplicaciones
Petróleo y gas, químico, metalúrgico, farmacéutico, alimenticio, tratamiento de agua

4.Antecedentes

selección estandarizada o un diseño personalizado.
bomba de sellado único es una de las formas más comunes de sellos de eje en equipos rotativos, ampliamente utilizado en bombas centrífugas, tanques agitados y otros equipos
Su función principal es formar un sello fiable entre el eje giratorio y la carcasa, evitando fugas medias. Al diseñar, es necesario elegir la forma estructural, la combinación de materiales y el sistema auxiliar razonablemente de acuerdo con el entorno de uso específico.

Descomposición del elemento de diseño de la bomba de sellado único

a. Confirmación de los parámetros de condiciones de trabajo
Las siguientes condiciones de funcionamiento deben aclararse antes del diseño:
Presión de trabajo: afecta a si se adopta una estructura equilibrada;
Rango de temperatura: determina los requisitos de resistencia al calor del material;
Velocidad: afecta a los requisitos de estabilidad y refrigeración del par de fricción;
Propiedades del medio: como acidez, alcalinidad, corrosividad, lubricidad, toxicidad, etc.
 (Explicación adicional) Si el medio es tóxico, inflamable o no permite fugas, el sellado de doble extremo o serie debe priorizarse sobre el sellado de extremo único.

b. Selección del tipo de estructura
Desequilibrado, equilibrado, resorte único, multi resorte, accionamiento de horquilla

C. Composición del componente principal
Principales componentes de sellado: anillo dinámico y anillo estático (generalmente emparejado con un material duro y un material blando);
Componentes de sellado auxiliares: anillo tórico, anillo en V o anillo en cuña (comúnmente hecho de caucho, politetrafluoroetileno, grafito flexible);
Los componentes de compresión y transmisión: muelles, anillos de empuje, asientos de transmisión, pasadores antirotación, etc., aseguran que el anillo móvil gire con el eje y permanezca en contacto.

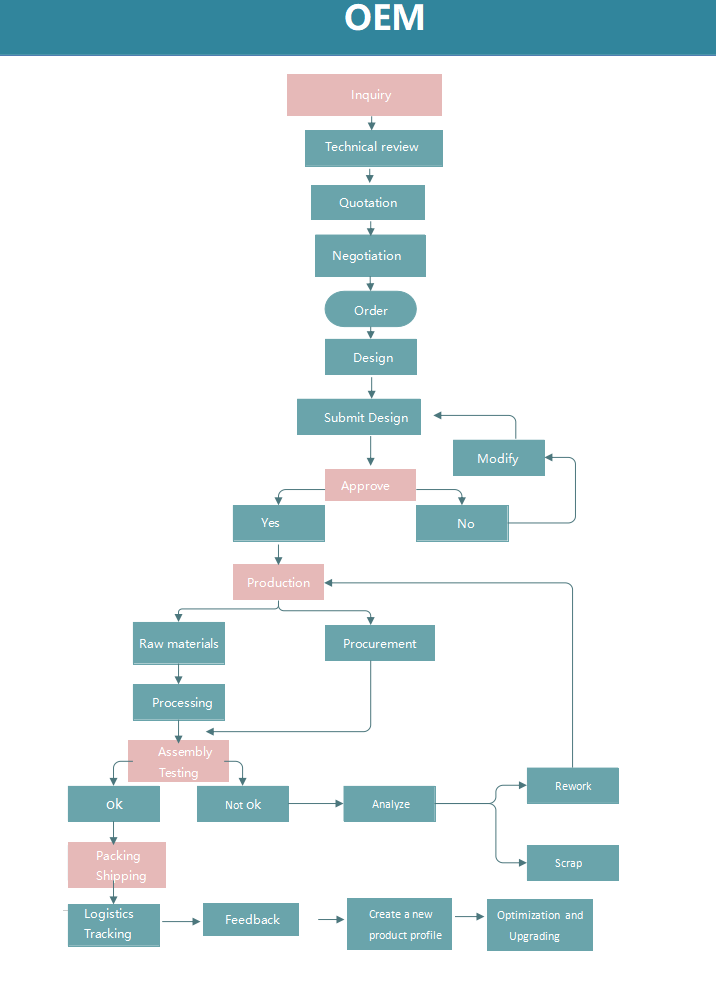

Servicio OEM
