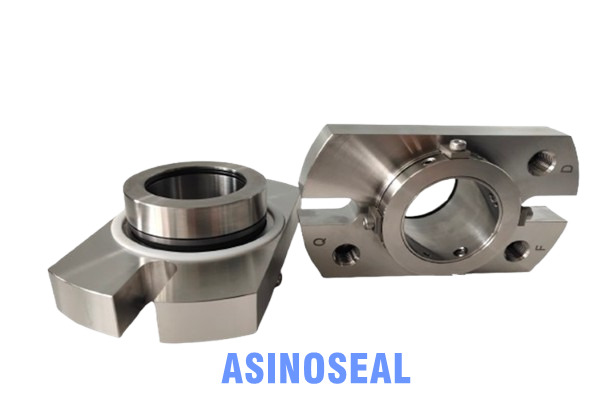

Сбалансированное и неуравновешенное механическое уплотнение является двумя распространенными формами уплотнения в промышленном оборудовании и в основном используется для предотвращения утечки жидкости через корпус оборудования на оси вращения. Они имеют значительные различия в конструкции, силовых характеристиках, применимых условиях и производительности.
I. Основные определения и принцип работы
Неравномерное механическое уплотнение:
Эффективная площадь, на которую действует уплотнительная среда на динамическом кольце, больше или равна контактной площади герметичного торца, что приводит к значительному увеличению удельного давления на герметичном торце с увеличением давления в полости. Это уплотнение не может сбалансировать давление среды на торец, поэтому торцевая нагрузка больше.
Сбалансированное механическое уплотнение:
Конструкционная конструкция позволяет герметичной среде воздействовать на динамическое кольцо с полезной площадью меньше площади контакта на торце (т. е. коэффициент нагрузки K < 1), тем самым частично или полностью компенсируя влияние давления среды на герметичный торец, достигая давления « разгрузки» и уменьшая удельное давление на торце.
II. Сравнительная таблица основных различий
несбалансированное механическое уплотнение
Структурные особенности: простая конструкция, механизм равновесия без давления
силовые характеристики: удельное давление на торце линейно увеличивается с давлением в среде, нагрузка большая
Коэффициент нагрузки: K ≥ 1 (обычно частичное равновесие)
трение и износ: трение большое, легко нагревается, износ быстрее
Применимый диапазон давления: обычно подходит для случаев низкого давления, когда давление уплотнения составляет 0,7 МПа
Сценарий применения: обычно используется в центробежных насосах, воздуходувках, смесительном оборудовании и других условиях низкого давления
Механическое уплотнение балансировочного типа
Структурные характеристики: более сложная структура, с механизмом балансировки давления (например, ступенька, канавка и т.д.)
Характеристика напряжения: медленный рост торца по отношению к давлению, меньше подвержен давлению среды
Коэффициент нагрузки: 0 K < 1 (обычно частичное равновесие)
трение и износ: трение малое, повышение температуры низкое, срок службы больше
Применимый диапазон давления: может использоваться в условиях высокого давления 0,7 - 4,0 МПа или даже до 10 МПа
Сценарий применения: подходит для высоких температур, высокого давления, высоких скоростей жестких условий, таких как компрессоры, насосы высокого давления и так далее
I. Основные определения и принцип работы
Неравномерное механическое уплотнение:
Эффективная площадь, на которую действует уплотнительная среда на динамическом кольце, больше или равна контактной площади герметичного торца, что приводит к значительному увеличению удельного давления на герметичном торце с увеличением давления в полости. Это уплотнение не может сбалансировать давление среды на торец, поэтому торцевая нагрузка больше.
Сбалансированное механическое уплотнение:
Конструкционная конструкция позволяет герметичной среде воздействовать на динамическое кольцо с полезной площадью меньше площади контакта на торце (т. е. коэффициент нагрузки K < 1), тем самым частично или полностью компенсируя влияние давления среды на герметичный торец, достигая давления « разгрузки» и уменьшая удельное давление на торце.
II. Сравнительная таблица основных различий
несбалансированное механическое уплотнение
Структурные особенности: простая конструкция, механизм равновесия без давления
силовые характеристики: удельное давление на торце линейно увеличивается с давлением в среде, нагрузка большая
Коэффициент нагрузки: K ≥ 1 (обычно частичное равновесие)
трение и износ: трение большое, легко нагревается, износ быстрее
Применимый диапазон давления: обычно подходит для случаев низкого давления, когда давление уплотнения составляет 0,7 МПа
Сценарий применения: обычно используется в центробежных насосах, воздуходувках, смесительном оборудовании и других условиях низкого давления
Механическое уплотнение балансировочного типа
Структурные характеристики: более сложная структура, с механизмом балансировки давления (например, ступенька, канавка и т.д.)
Характеристика напряжения: медленный рост торца по отношению к давлению, меньше подвержен давлению среды
Коэффициент нагрузки: 0 K < 1 (обычно частичное равновесие)
трение и износ: трение малое, повышение температуры низкое, срок службы больше
Применимый диапазон давления: может использоваться в условиях высокого давления 0,7 - 4,0 МПа или даже до 10 МПа
Сценарий применения: подходит для высоких температур, высокого давления, высоких скоростей жестких условий, таких как компрессоры, насосы высокого давления и так далее
III. Выборочные предложения
Когда давление среды низкое (< 0,7 МПа), режим работы мягкий, предпочтение отдается неуравновешенному типу, потому что его структура проста, низкая стоимость, удобство обслуживания.
В случаях высокого давления, высокой скорости вращения или высоких требований к надежности уплотнения следует выбрать сбалансированный тип, чтобы уменьшить торцевой износ, улучшить срок службы уплотнения и безопасность.
Кроме того, для сред с плохой смазкой и низкой вязкостью (например, сжиженного газа), даже если давление невелико, рекомендуется использовать сбалансированное уплотнение для улучшения условий смазки и характеристик охлаждения.
IV. РЕЗЮМЕ
Сбалансированное механическое уплотнение эффективно снижает удельное давление на торце уплотнения за счет оптимизации конструкции и повышает стабильность и долговечность при высоком давлении и плохих условиях; Несбалансированный тип по - прежнему имеет широкое применение в системах низкого давления из - за простой структуры. В практическом применении следует выбрать подходящий тип уплотнения в соответствии с сочетанием давления, температуры, скорости и экономичности среды
